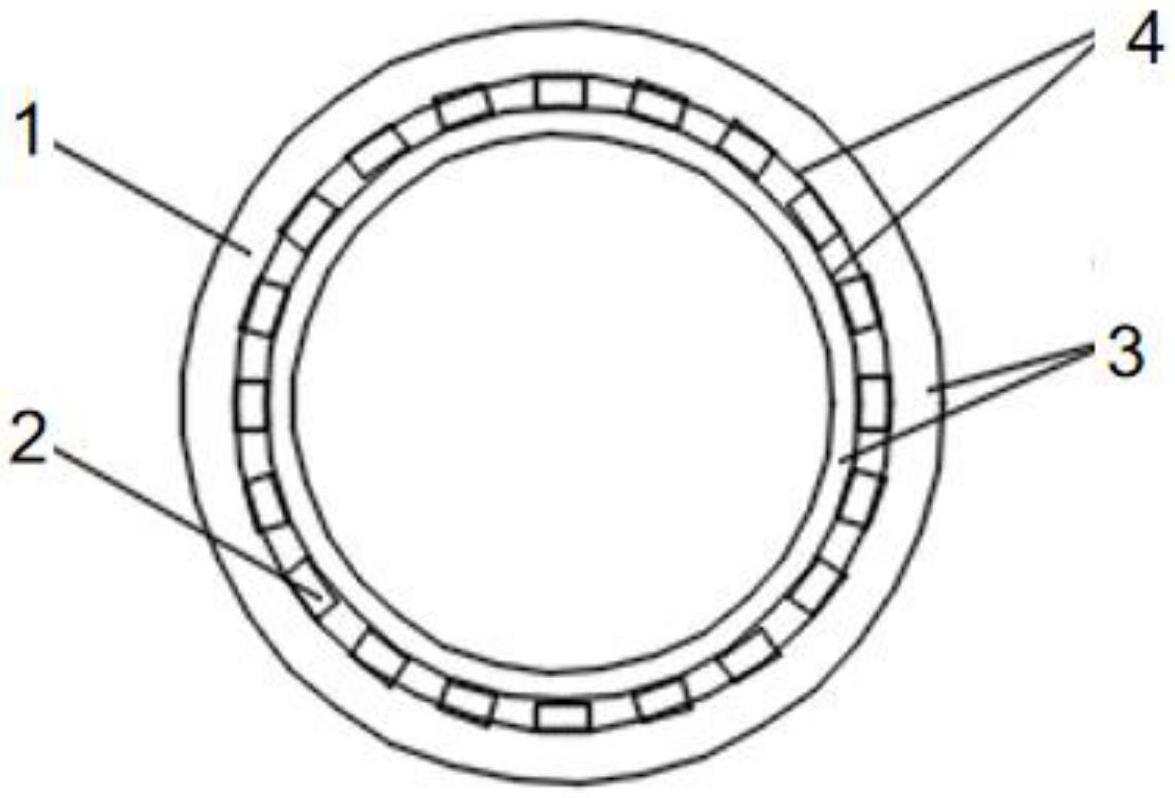

本文提出了一种干式变压器金属管气道支撑的箔式线圈结构，箔式线圈内部的线圈导体内部环形设有气道撑条，所述的气道撑条为金属管气道撑条，所述的金属管气道撑条形状为矩形条管，金属管气道撑条侧边相连的环形布置的设在线圈导体的内部，金属管气道撑条的前后两侧均设有气道绝缘，通过改变低压箔绕线圈气道撑条的材质和结构，降低其对低压线圈散热面积的遮挡，使低压线圈气道有足够的散热面积，通过空气的流动带走线圈内部的热量，使线圈保持在合理的温度，避免绝缘材料高温老化引发运行事故，并能降低制造成本。
