授权公布号:CN219135275U
一种多垃圾桶的叠放结构
有效
申请
2023-01-03
申请公布
1970-01-01
授权
2023-06-06
预估到期
2033-01-03
| 申请号 | CN202320028066.6 |
| 申请日 | 2023-01-03 |
| 授权公布号 | CN219135275U |
| 授权公告日 | 2023-06-06 |
| 分类号 | B65F1/16;B65F1/14 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 广东亿科智能家居科技有限公司 |
| 申请人地址 | 广东省江门市新会区大泽镇深江产业园大泽园区108号 |
专利法律状态
2023-06-06
授权
状态信息
授权
摘要

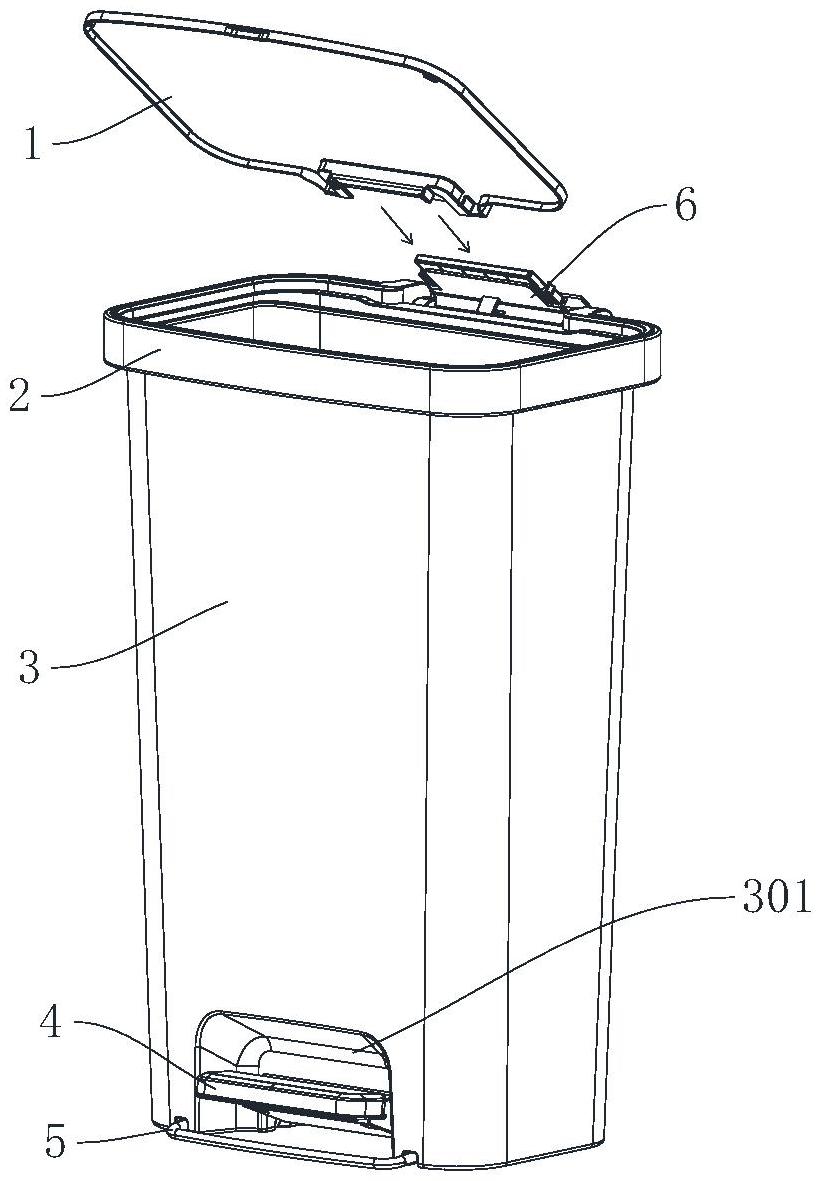

本实用新型公开了一种多垃圾桶的叠放结构,适用于脚踏垃圾桶,包括分体设置的桶身、装饰环、桶盖和脚踏,桶身的桶口处预装有装饰环和至少一个可转动的连接轴件,装饰环的内径和连接轴件的设置不阻碍多个桶身的叠放;一个连接轴件设为桶盖连接件,桶盖连接件与桶盖之间设有相适配的卡合结构,桶盖不预装于桶身;脚踏预装于桶身的底部,脚踏通过支杆与桶盖连接件连接,桶身的底部设有适配脚踏的第一收纳结构以使脚踏不阻碍多个桶身的叠放;桶身的底端预装有可活动的防前倾抵件及适配防前倾抵件的第二收纳结构,以使防前倾抵件不阻碍多个桶身的叠放,防前倾抵件使用时活动至超过桶身的前桶面且位于脚踏的下方,预装的零件减少了购买方的组装工作量。
