授权公布号:CN218808147U
一种垃圾桶收纳袋的多向取袋结构
有效
申请
2022-12-13
申请公布
1970-01-01
授权
2023-04-07
预估到期
2032-12-13
| 申请号 | CN202223359586.X |
| 申请日 | 2022-12-13 |
| 授权公布号 | CN218808147U |
| 授权公告日 | 2023-04-07 |
| 分类号 | B65F1/14;B65F1/16;B65F1/06 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 广东亿科智能家居科技有限公司 |
| 申请人地址 | 广东省江门市新会区大泽镇深江产业园大泽园区108号 |
专利法律状态
2023-04-07
授权
状态信息
授权
摘要

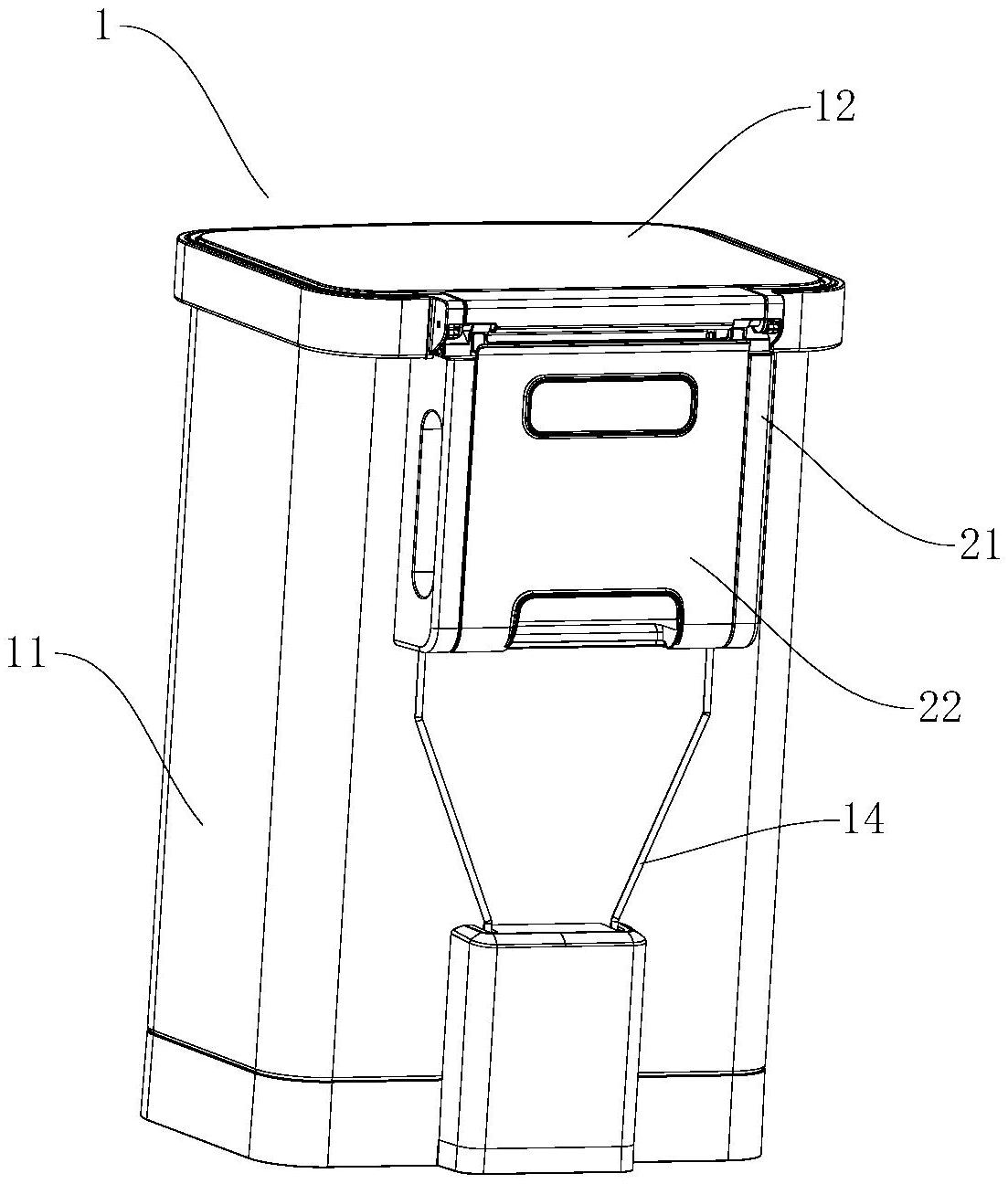

本实用新型公开了一种垃圾桶收纳袋的多向取袋结构,该结构包括固定于桶身侧的内框,以及与内框铰接的翻转的外框,内、外框相互扣合形成一储袋内腔,在储袋内腔的侧面和背面方向上设有贯穿的取袋口;通过设计多向的取袋口,方便用户在不同使用场景中从垃圾桶上取用新垃圾袋,例如垃圾桶靠墙时的取袋;当外框相对内框向外翻转打开后,开口变大,用户可以将更多的垃圾袋塞到储袋内腔里,再用力把外框压向内框扣合,适当溢出的垃圾袋可以被大力压回储袋内腔;而且,垃圾桶的取袋结构设计成提手结构,方便用户从后侧手握提起整个垃圾桶,增强垃圾桶的实用性和使用便捷性;此外,内框上设有供顶杆穿过的通孔,匹配桶身的设计,使得垃圾桶外部更美观。
