授权公布号:CN210921369U
一种大功率天然气自然风炉头
有效
申请
2019-10-21
申请公布
1970-01-01
授权
2020-07-03
预估到期
2029-10-21
| 申请号 | CN201921761015.4 |
| 申请日 | 2019-10-21 |
| 授权公布号 | CN210921369U |
| 授权公告日 | 2020-07-03 |
| 分类号 | F23D14/00;F23D14/46;F23D14/48 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 浙江威猛达科技有限公司 |
| 申请人地址 | 浙江省金华市永康市西城四方路77号内第一幢 |
专利法律状态
2020-07-03
授权
状态信息
授权
摘要

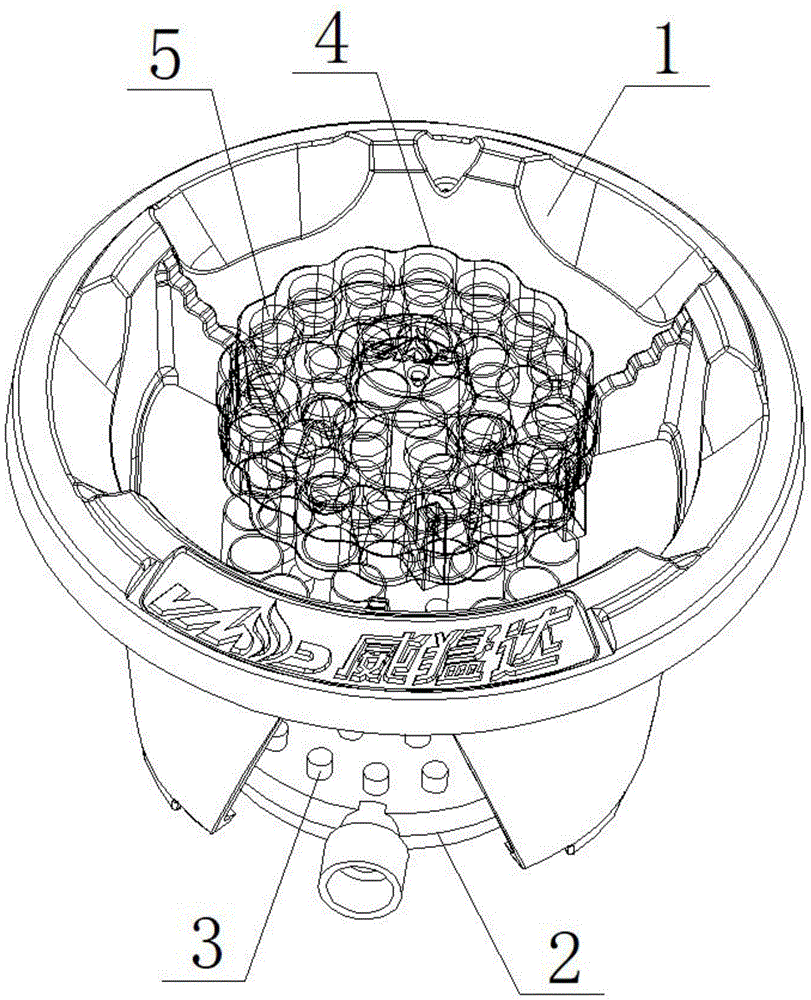

本实用新型公开了一种大功率天然气自然风炉头,包括炉腔、分气腔、稳焰机构,分气腔连接于炉腔的底部,分气腔呈环状结构,分气腔的侧壁开设有燃气进气孔,稳焰机构包括喷气嘴、引射体、热量导向管,多个喷气嘴设置于分气腔上,且与分气腔连通,喷气嘴的上方设有与喷气嘴连通的引射体,引射体内部设有热量导向管。采用该炉头,在炉膛内点火成功后,炉膛内外能够瞬间产生温差,并因此形成强对流,使得大量的空气进入到炉膛内助燃,进而使燃气能够充分燃烧,同时省去了传统炉灶所要的鼓风机,降低了制造成本和环境噪声污染;燃烧过程中喷气嘴将高压燃气喷进引射体,与热量导向管内的燃烧气流相遇形成非流线型的气柱,并能够借此气柱实现火焰稳定。
