授权公布号:CN214698544U
二级油缸匀速升降液压系统
有效
申请
2021-05-11
申请公布
1970-01-01
授权
2021-11-12
预估到期
2031-05-11
| 申请号 | CN202120991397.0 |
| 申请日 | 2021-05-11 |
| 授权公布号 | CN214698544U |
| 授权公告日 | 2021-11-12 |
| 分类号 | F15B11/08;F15B13/02;F15B15/14;F15B21/041;F15B21/044 |
| 分类 | 流体压力执行机构;一般液压技术和气动技术; |
| 申请人名称 | 浙江南方文旅科技股份有限公司 |
| 申请人地址 | 浙江省温州市鹿城区周岭路26号 |
专利法律状态
2021-11-12
授权
状态信息
授权
摘要

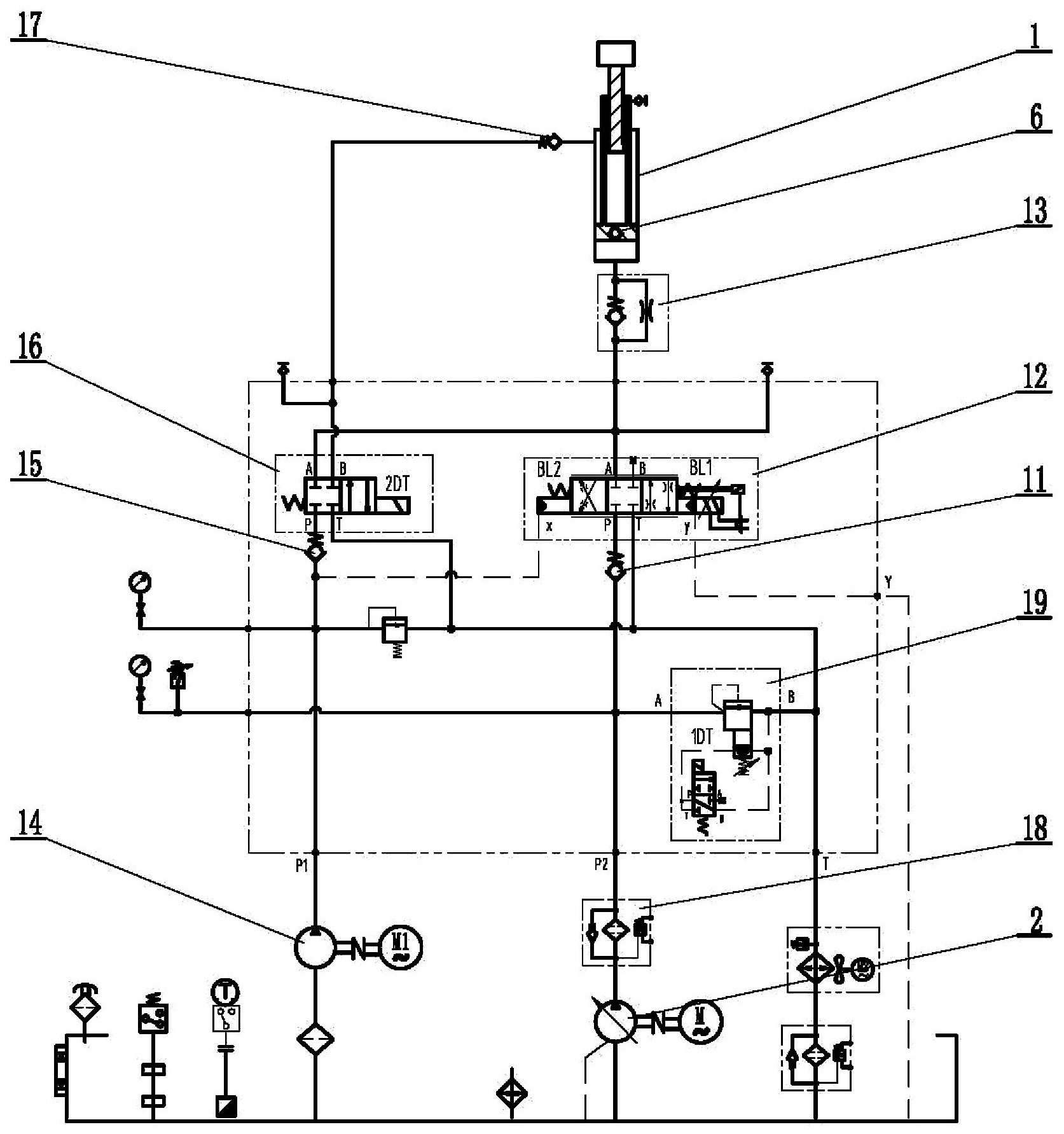

本实用新型涉及一种二级油缸匀速升降液压系统。主要解决现有的二级油缸第一活塞杆与第二活塞杆之间的速度变化而使负载产生抖动、不能使负载匀速升降的问题。其特征在于:所述第一环形腔(7)与第二无杆腔(10)相通,所述第二无杆腔(10)又与第二环形腔(8)相通;所述变量泵(2)依次连接第二单向阀(11)、电液比例换向阀(12)、单向节流阀(13)及第一无杆腔(9)。本实用新型改变了二级油缸的结构以及对二级油缸的控制方式,使得二级油缸中的第一活塞杆和第二活塞杆能够同时升降,负载能够匀速升降,负载在升降过程中不会产生抖动,提高了游乐设施的安全性和稳定性。
