授权公布号:CN208576271U
一种装饰纸的印刷套色系统
有效
申请
2018-06-29
申请公布
1970-01-01
授权
2019-03-05
预估到期
2028-06-29
| 申请号 | CN201821021261.1 |
| 申请日 | 2018-06-29 |
| 授权公布号 | CN208576271U |
| 授权公告日 | 2019-03-05 |
| 分类号 | B41F13/02;G05D3/12 |
| 分类 | 印刷;排版机;打字机;模印机〔4〕; |
| 申请人名称 | 临安福马装饰材料有限公司 |
| 申请人地址 | 浙江省杭州市临安市板桥乡高湾村 |
专利法律状态
2019-03-05
授权
状态信息
授权
摘要

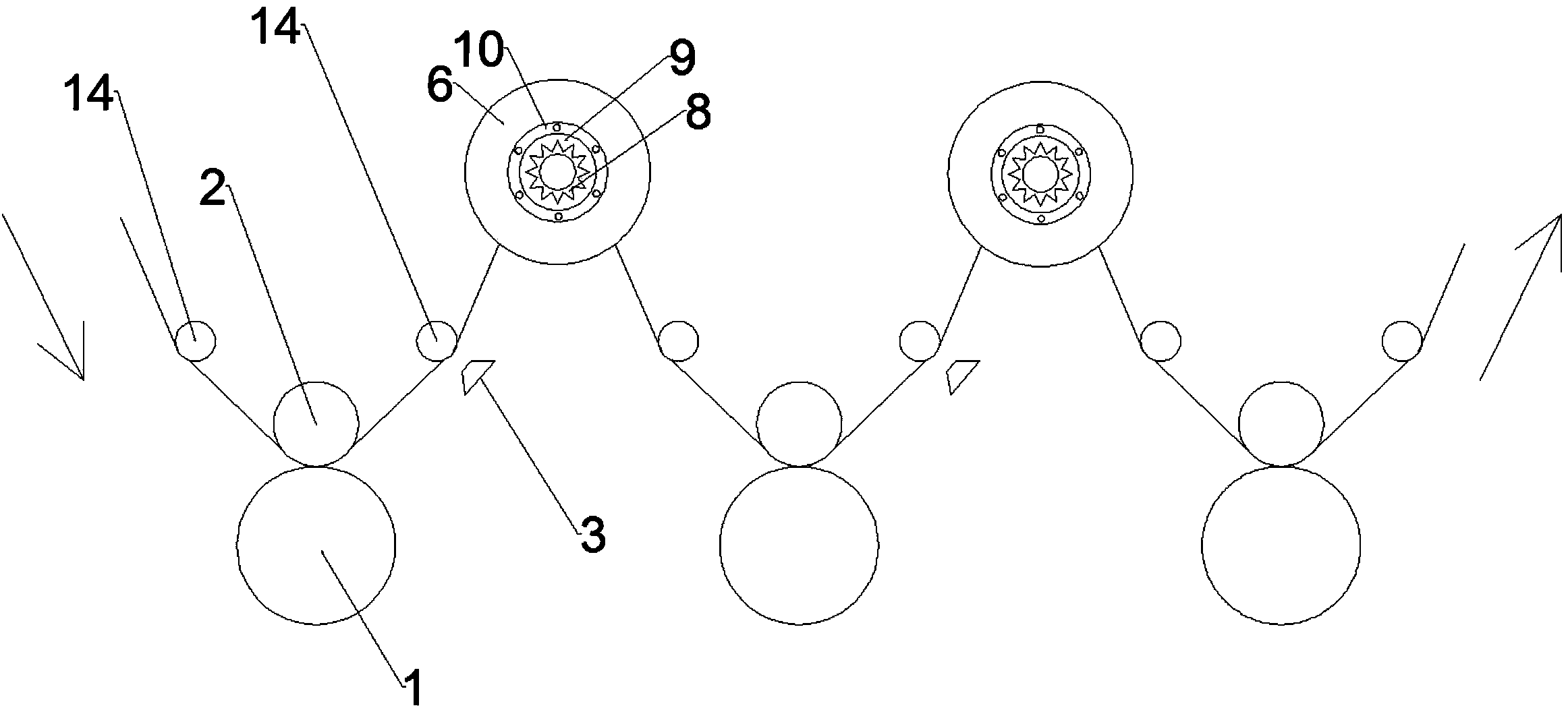

本实用新型公开了一种装饰纸的印刷套色系统,包括:印刷辊,设置于印刷辊上的印刷胶辊,设置于印刷辊一侧并识别色标的识别件,接收经过识别后的纸张的修正辊装置,连接于识别件并控制修正辊装置旋转的控制器;修正辊装置组成有:修正辊组件,设置于修正辊组件内的微调辊组件,设置于修正辊组件、微调辊组件两侧的固定盘组件。本实用新型通过识别件识别色标,计算色标与预定检测位置之间的距离,控制修正辊装置修正纸张位置,修正辊装置设置有微调辊组件,能够在修正辊的基础上再进行微调,提高套色精确度,使得纸张偏离间隙小,提高产品质量。
