一种电动汽车低谐波含量的轮毂电机

授权公布号：CN110932443B

一种电动汽车低谐波含量的轮毂电机

有效

申请

2019-12-09

申请公布

2020-03-27

授权

2021-10-19

预估到期

2039-12-09

申请号	CN201911250640.7
申请日	2019-12-09
申请公布号	CN110932443A
申请公布日	2020-03-27
授权公布号	CN110932443B
授权公告日	2021-10-19
分类号	H02K3/28;H02K1/17
分类	发电、变电或配电;
申请人名称	山东唐骏欧铃汽车制造有限公司
申请人地址	山东省淄博市淄川经济开发区

专利法律状态

2021-10-19 授权

状态信息

授权

2020-04-21 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H02K3/28；申请日:20191209

2020-03-27 公布

状态信息

公布

摘要

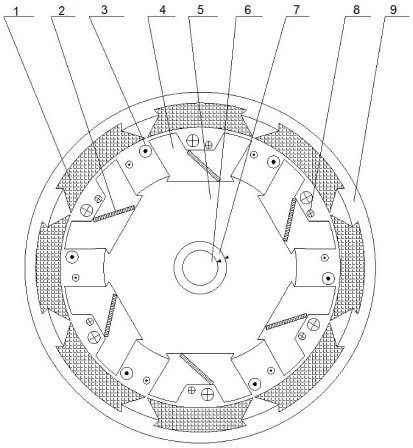

一种电动汽车低谐波含量的轮毂电机，属于汽车电器技术领域。包括定子和转子，其特征在于：转子包括轮毂（9）以及其内表面的导磁块（1）；定子位于轮毂（9）的内部，定子包括定子固定块（5）和其外圈的若干定子铁心（4），每个定子铁心（4）包括两个定子极，在定子铁心（4）的定子极上缠绕有辅助绕组（3）和电枢绕组（8）；在定子铁心（4）中倾斜设置有永磁体（2）；电枢绕组（8）设置有多相，多相电枢绕组（8）依次缠绕在不同定子铁心（4）的定子极上。在本电动汽车低谐波含量的轮毂电机中，通过在定子铁心内设置辅助绕组，解决了现有技术永磁无刷轮毂电机励磁不可调的缺陷，提高了经济型。
