授权公布号:CN219930445U
一种缝纫机的剪线机构、以及缝纫机
有效
申请
2023-06-02
申请公布
1970-01-01
授权
2023-10-31
预估到期
2033-06-02
| 申请号 | CN202321401966.7 |
| 申请日 | 2023-06-02 |
| 授权公布号 | CN219930445U |
| 授权公告日 | 2023-10-31 |
| 分类号 | D05B65/00 |
| 分类 | 缝纫;绣花;簇绒; |
| 申请人名称 | 杰克科技股份有限公司 |
| 申请人地址 | 浙江省台州市椒江区三甲东海大道东段1008号 |
专利法律状态
2023-10-31
授权
状态信息
授权
摘要

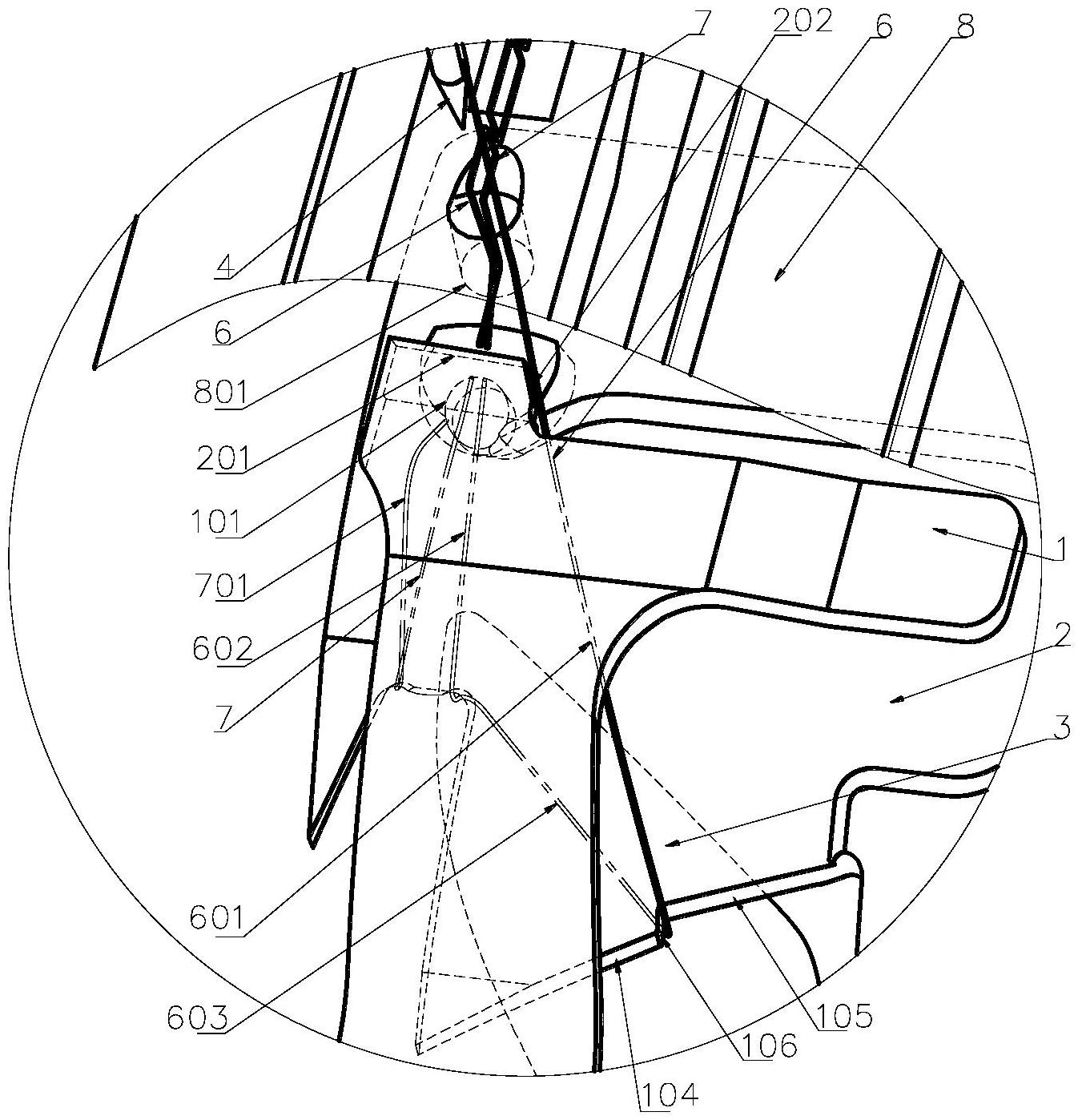

本实用新型涉及一种缝纫机的剪线机构、以及缝纫机,包括第一剪线刀和第二剪线刀,所述第一剪线刀上设有第一刃口,所述第二剪线刀上设有第二刃口和分线尖部,所述第二剪线刀能够相对第一剪线刀转动至第二刃口与第一刃口咬合或分开,所述分线尖部的右侧边设有第一分线部、以及位于第一分线部右侧的第二分线部,所述第二分线部左端处低于第一分线部右端,并在第一分线部和第二分线部之间形成能够限制面线向左移动的限位挡部,所述第一分线部和第二分线部都向右倾斜设置,所述第一刃口的最右端为刃口右端点,所述第一剪线刀在与第二剪线刀咬合剪线状态时刃口右端点与缝纫机的机针轴线所构成的平面为参考定位面,所述限位挡部位于参考定位面右侧。
