授权公布号:CN216568874U
一种定向转动并可定位感知式螺杆推挤牙膏式牙刷
有效
申请
2021-12-09
申请公布
1970-01-01
授权
2022-05-24
预估到期
2031-12-09
| 申请号 | CN202123086303.4 |
| 申请日 | 2021-12-09 |
| 授权公布号 | CN216568874U |
| 授权公告日 | 2022-05-24 |
| 分类号 | A46B11/02;A46B5/00 |
| 分类 | 刷类制品; |
| 申请人名称 | 上海哈贝利日化有限公司 |
| 申请人地址 | 上海市宝山区江场一路18号1201室 |
专利法律状态
2022-05-24
授权
状态信息
授权
摘要

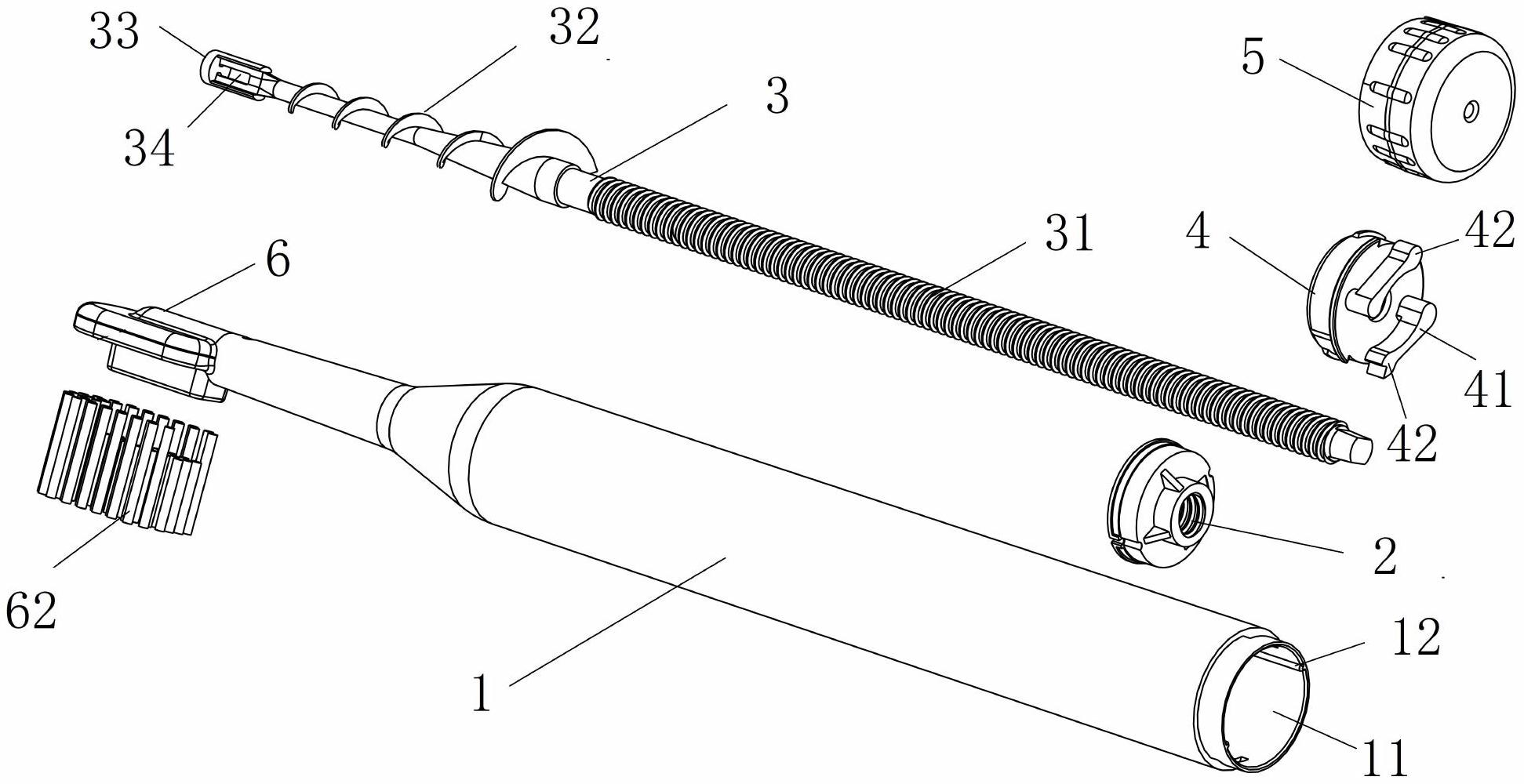

本实用新型一种定向转动并可定位感知式螺杆推挤牙膏式牙刷,包括牙刷杆体、活塞、螺杆体、棘爪体、后盖和牙刷头,牙刷杆体和牙刷头相连,牙刷头的牙刷毛一侧设有牙膏出口,螺杆体包括依次连接的螺纹段、螺旋叶片推挤段和牙膏出口开关,螺纹段螺旋连接有活塞,牙膏出口开关侧面设有凹槽,螺杆体旋转至一定角度时,凹槽与牙膏出口相对,且凹槽第二腔体连通,棘爪体固定设置在牙刷杆体自由端,螺纹段与后盖固定,后盖内侧面设有一圈斜齿,斜齿内设有卡槽,当后盖旋转到一定角度时,棘爪由斜齿内滑动至卡槽内。本实用新型的技术效果是:采用棘爪结构可以达到定位感知和防止反向转动的目的,不仅方便正常人在光线不佳的时候使用,也方便盲人使用。
