授权公布号:CN113738643B
半圆弧空调压缩机及其空调
有效
申请
2021-09-17
申请公布
2021-12-03
授权
2023-09-01
预估到期
2041-09-17
| 申请号 | CN202111095721.1 |
| 申请日 | 2021-09-17 |
| 申请公布号 | CN113738643A |
| 申请公布日 | 2021-12-03 |
| 授权公布号 | CN113738643B |
| 授权公告日 | 2023-09-01 |
| 分类号 | F04C18/02;F04C23/02;F04C29/04;F04C29/12;F25B31/00;F24F13/00 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 三河同飞制冷股份有限公司 |
| 申请人地址 | 河北省廊坊市三河经济开发区崇义路30号 |
专利法律状态
2023-09-01
授权
状态信息
授权
2021-12-03
公布
状态信息
公布
摘要

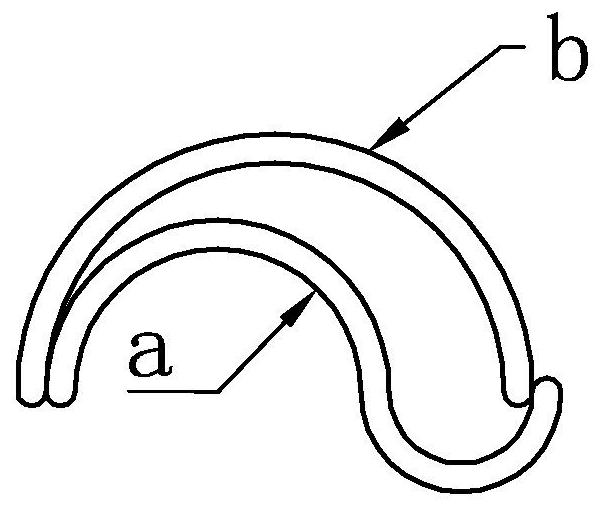

半圆弧空调压缩机包括压缩机主体和电机,压缩机主体和电机的外周安装壳体,壳体上设有进气接管和排气接管,压缩机主体由气缸和气缸室构成,气缸室内安装气缸;电机的输出轴上设有偏心驱动机构,气缸室设有底盘,气缸室上开设进气口,进气口与进气接管相通;气缸由静盘和动盘咬合构成,静盘与壳体或气缸室固定连接。本发明的一个气缸的公转配合面只有两个或两对弧形体,且弧形体配合面轴向截面均为标准半圆或标准半圆的组合,且背板和盖板可以是标准整圆,也可以是标准整圆的部分,制作工艺简单,非常易于机械加工,进而可使得本发明所述压缩机相比于涡旋压缩机,制造工艺简化,极大地降低了制造成本。
