授权公布号:CN217130855U
一种平衡锁紧的低重心云台
有效
申请
2022-03-07
申请公布
1970-01-01
授权
2022-08-05
预估到期
2032-03-07
| 申请号 | CN202220510305.7 |
| 申请日 | 2022-03-07 |
| 授权公布号 | CN217130855U |
| 授权公告日 | 2022-08-05 |
| 分类号 | F16M11/14;F16M11/16 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 广东百诺影像科技工业有限公司 |
| 申请人地址 | 广东省中山市坦洲镇第三工业区火炬路59号 |
专利法律状态
2022-08-05
授权
状态信息
授权
摘要

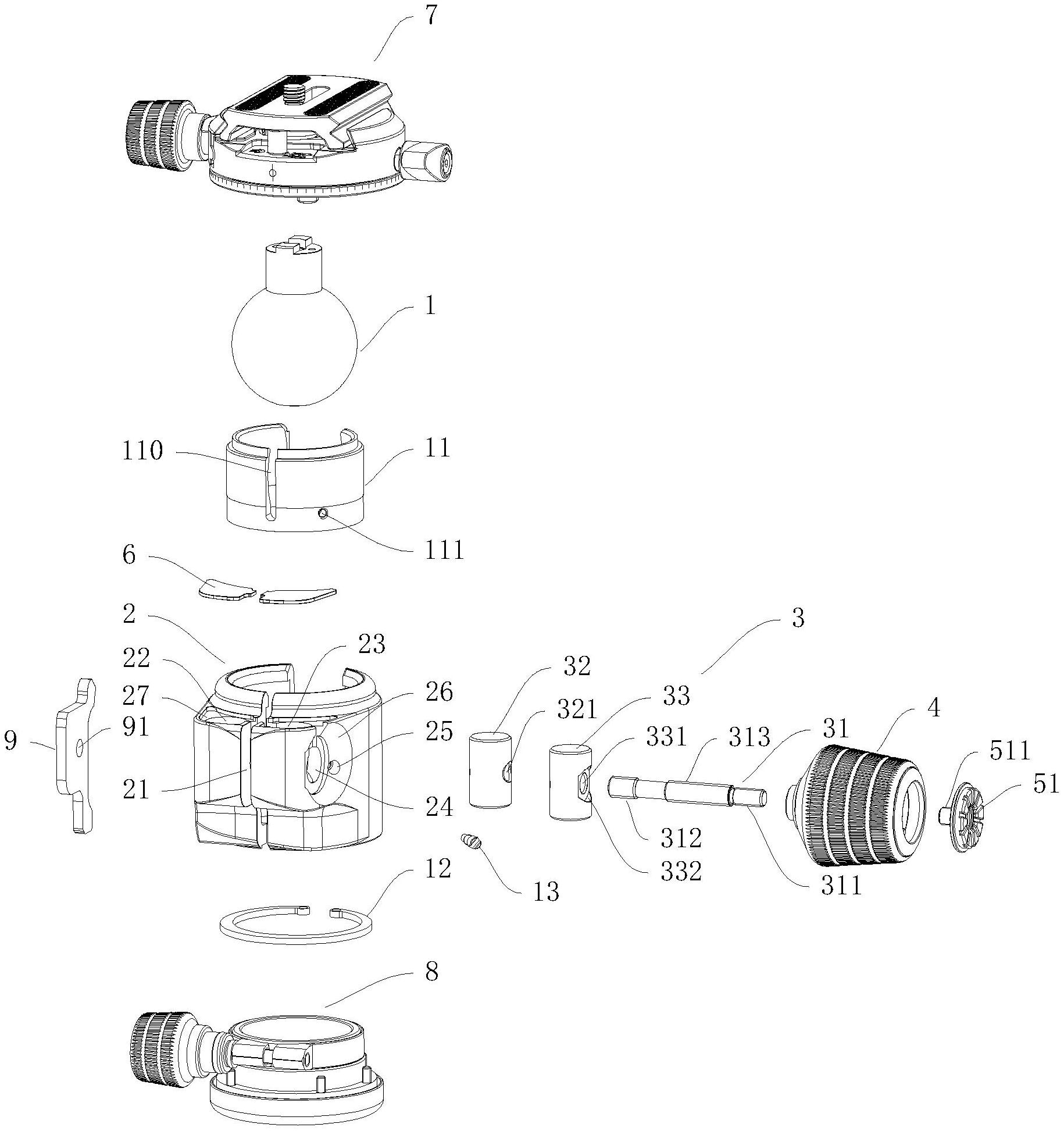

本实用新型公开了一种平衡锁紧的低重心云台。该低重心云台包括主体以及与主体底部相适配的云台底座,主体腔内的球体,以及连接于球体上部的快装夹,所述主体上设有用于锁紧球体的双向螺杆锁紧结构,双向螺杆锁紧结构包括双向螺杆,在双向螺杆上设有第一螺牙段以及和第一螺牙段纹路相反的第二螺牙段,所述主体上设有贯穿主体的纵向开口,还设有分别位于主体纵向开口左右两侧的第一锁紧钮和第二锁紧钮,所述双向螺杆第一螺牙段拧入第一锁紧钮、第二螺牙段拧入第二锁紧钮将开口两侧的主体连接起来。本实用新型提供的平衡锁紧的低重心云台,调节速度快、锁紧力度大、稳定性强、受力均匀,可大大降低拍摄画面的偏移距离。
