与溶液箱结合的紧凑型钛管换热器

授权公布号：CN212902767U

与溶液箱结合的紧凑型钛管换热器

有效

申请

2019-12-25

申请公布

1970-01-01

授权

2021-04-06

预估到期

2029-12-25

申请号	CN201922356909.1
申请日	2019-12-25
授权公布号	CN212902767U
授权公告日	2021-04-06
分类号	F28D7/08;F28F21/08
分类	一般热交换;
申请人名称	格瑞智慧人居环境科技（江苏）有限公司
申请人地址	江苏省常州市钟楼区五星街道新新村委工业路98号

专利法律状态

2022-06-24 专利申请权、专利权的转移

状态信息

专利权的转移；IPC(主分类):F28D7/08；专利号:ZL2019223569091；登记生效日:20220614；变更事项:专利权人；变更前权利人:格瑞智慧人居环境科技(江苏)有限公司；变更后权利人:格瑞海思人居环境科技(江苏)有限公司；变更事项:地址；变更前权利人:213000 江苏省常州市武进区牛塘镇；变更后权利人:213000 江苏省常州市钟楼区五星街道新新村委工业路98号

2021-04-06 授权

状态信息

授权

摘要

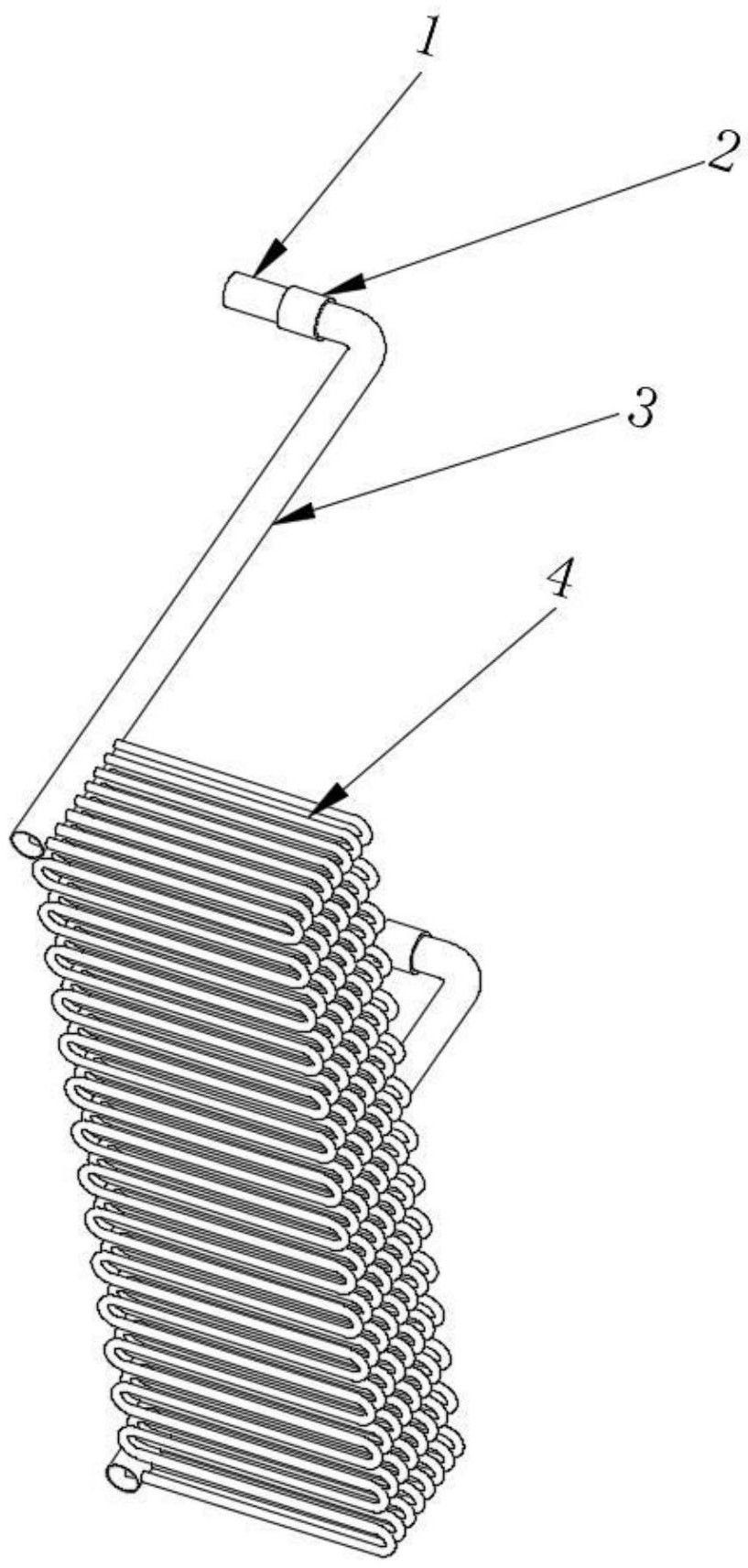

本实用新型涉及与溶液箱结合的紧凑型钛管换热器，其特征在于，包括铜管(1)、钛‑铜一体式转换接头(2)、汇管(3)、换热管(4)；其中所述换热管(4)的左右两端均焊接连接有汇管(3)，所述汇管(3)均连接有钛‑铜一体式转换接头(2)，所述钛‑铜一体式转换接头(2)连接有所述铜管(1)，所述铜管(1)用于连接外部的制冷系统并将整个装置作为蒸发器/冷凝器进行换热；所述换热管(4)包括多根平行设置的换热管单管，所述换热管单管的形状为首尾相连的“S”形。主要应用于溶液除湿新风机组及其他腐蚀性液体换热场合，作为溶液的降温(或升温)的单元设备，本换热器为溶液箱浸入式管式热交换器。
