授权公布号:CN215369452U
一种多扇门的自动折叠装置
有效
申请
2021-06-24
申请公布
1970-01-01
授权
2021-12-31
预估到期
2031-06-24
| 申请号 | CN202121415901.9 |
| 申请日 | 2021-06-24 |
| 授权公布号 | CN215369452U |
| 授权公告日 | 2021-12-31 |
| 分类号 | E06B3/48;E05F15/605 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 中拓门业(天津)有限公司 |
| 申请人地址 | 天津市武清区大良镇隆良路10号 |
专利法律状态
2021-12-31
授权
状态信息
授权
摘要

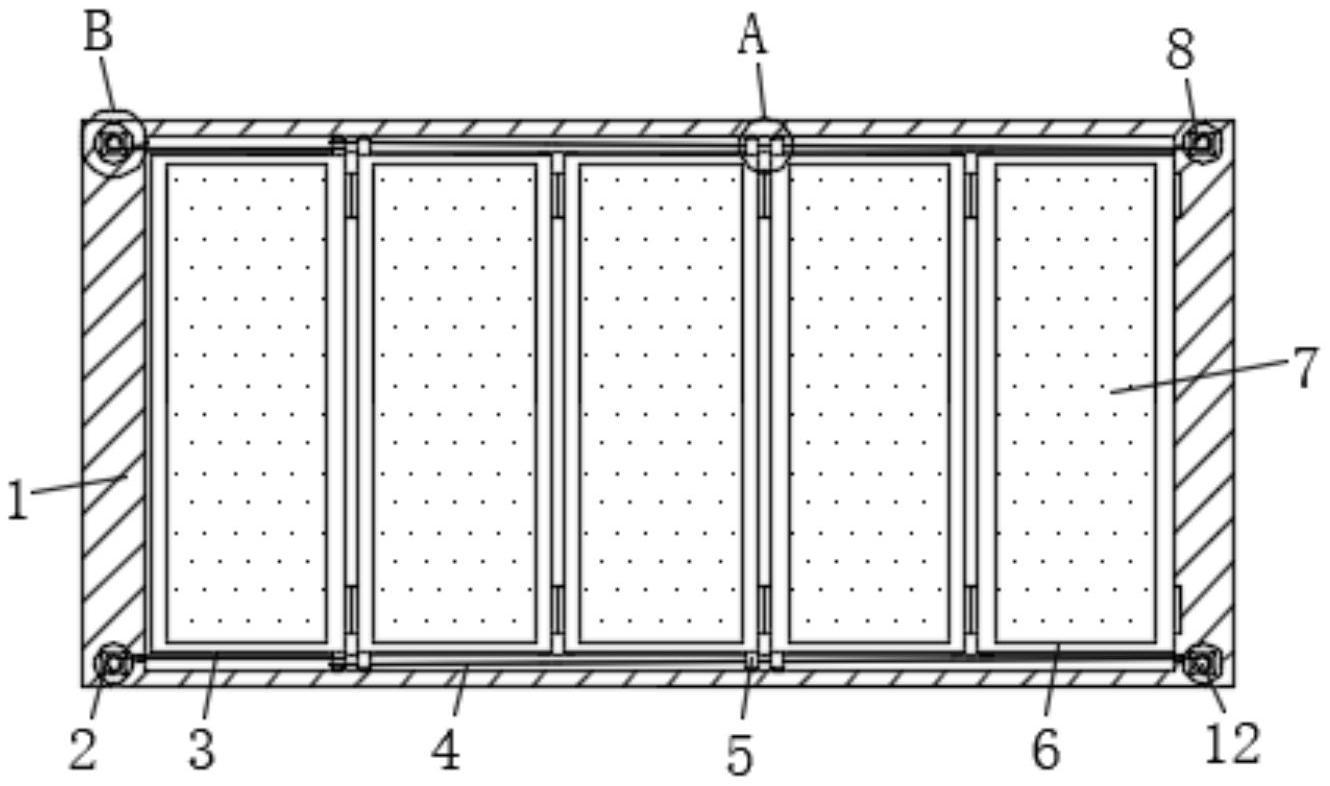

本实用新型属于折叠门技术领域,且公开了一种多扇门的自动折叠装置,包括门框体,所述门框体的内部设有六个依次铰接的门架,所述门架的内部安装有玻璃,所述门框体的内部上下壁对称开设有滑槽,所述门框体的上下壁均设有滑动组件,所述滑动组件用于限定门架折叠与张开时的移动方向,所述门框体的内部还安装有驱动组件,所述驱动组件用于驱动门架的折叠与打开,本实用新型通过上下两组由第一电机、第一卷辊和第一拉绳组成的张开驱动部分可上下同时施力将门架张开,通过上下两组由第二电机、第二卷辊和第二拉绳组成的折叠驱动部分,可上下同时施力将门架折叠,门的关闭与打开均稳定快速,能够避免受力不均而发生卡死的缺陷。
