授权公布号:CN216142641U
一种自动上折叠窗
有效
申请
2021-09-08
申请公布
1970-01-01
授权
2022-03-29
预估到期
2031-09-08
| 申请号 | CN202122164421.6 |
| 申请日 | 2021-09-08 |
| 授权公布号 | CN216142641U |
| 授权公告日 | 2022-03-29 |
| 分类号 | E06B3/48;E05F15/605 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 中拓门业(天津)有限公司 |
| 申请人地址 | 天津市武清区大良镇隆良路10号 |
专利法律状态
2022-03-29
授权
状态信息
授权
摘要

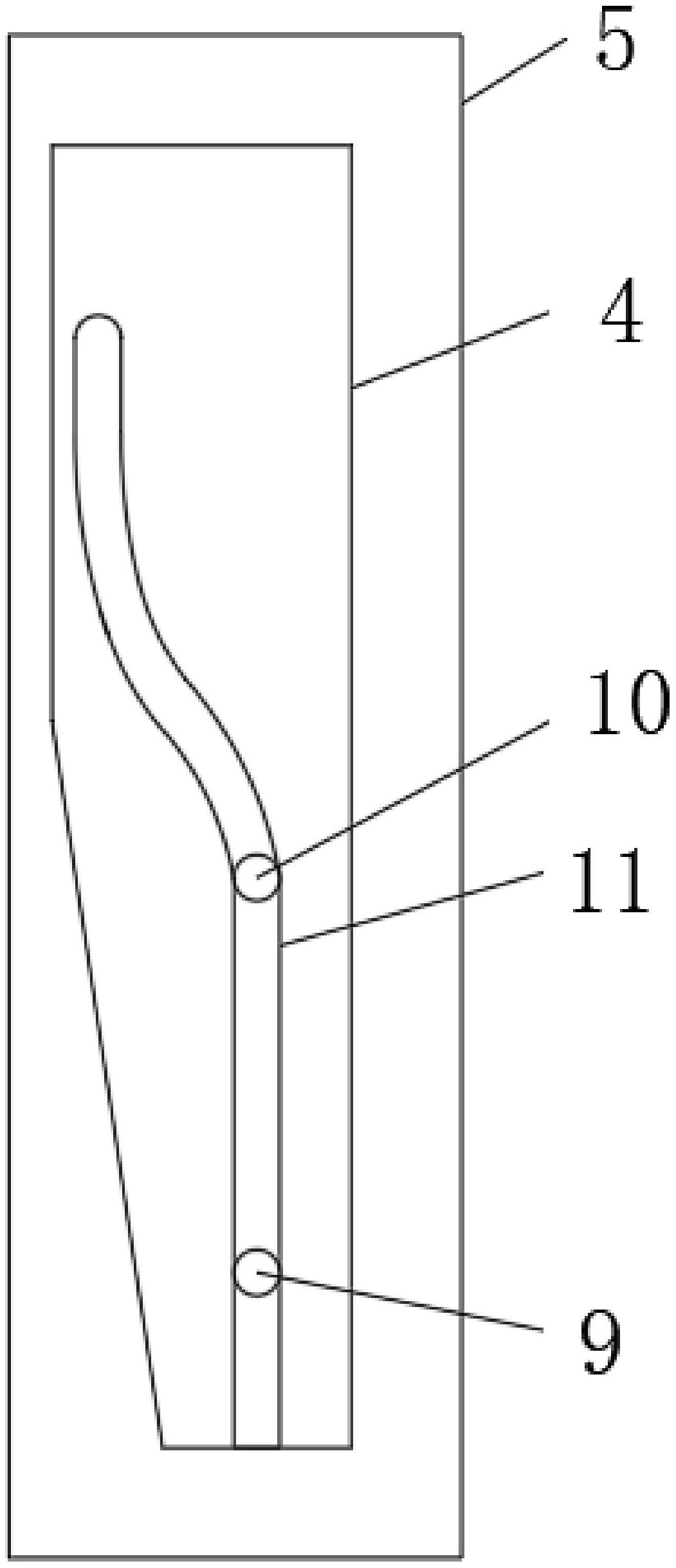

本实用新型属于折叠窗技术领域,具体涉及一种自动上折叠窗,包括墙体,所述墙体上设置有窗框,所述窗框的内部设置有窗扇,所述窗框上对称设置有滑槽和导向槽,所述窗扇的两侧分别在滑槽和导向槽中滑动连接,所述窗框的内部设置有驱动组件,所述窗扇一侧的底部设置有连接件,所述连接件的一端设置在驱动组件上,所述窗框上开设有滑槽,所述连接件在滑槽中滑动连接,本实用新型设置了位于窗框上的导向槽,在驱动组件启动时,导向块在导向槽的作用下向外运动,从而让窗扇在窗框中向上折叠,实现了窗扇不在人力作用下自动向外偏转的功能,解决了现有的折叠窗在向上折叠时需要使用者向外按压窗户的问题。
