授权公布号:CN218072044U
一种可更换功能模块的面板
有效
申请
2022-04-28
申请公布
1970-01-01
授权
2022-12-16
预估到期
2032-04-28
| 申请号 | CN202221018247.2 |
| 申请日 | 2022-04-28 |
| 授权公布号 | CN218072044U |
| 授权公告日 | 2022-12-16 |
| 分类号 | H05K5/02;H05K7/14;H05K5/03 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | 东莞栢民电子有限公司 |
| 申请人地址 | 广东省东莞市寮步镇横坑横中一路3号1号楼301室 |
专利法律状态
2022-12-16
授权
状态信息
授权
摘要

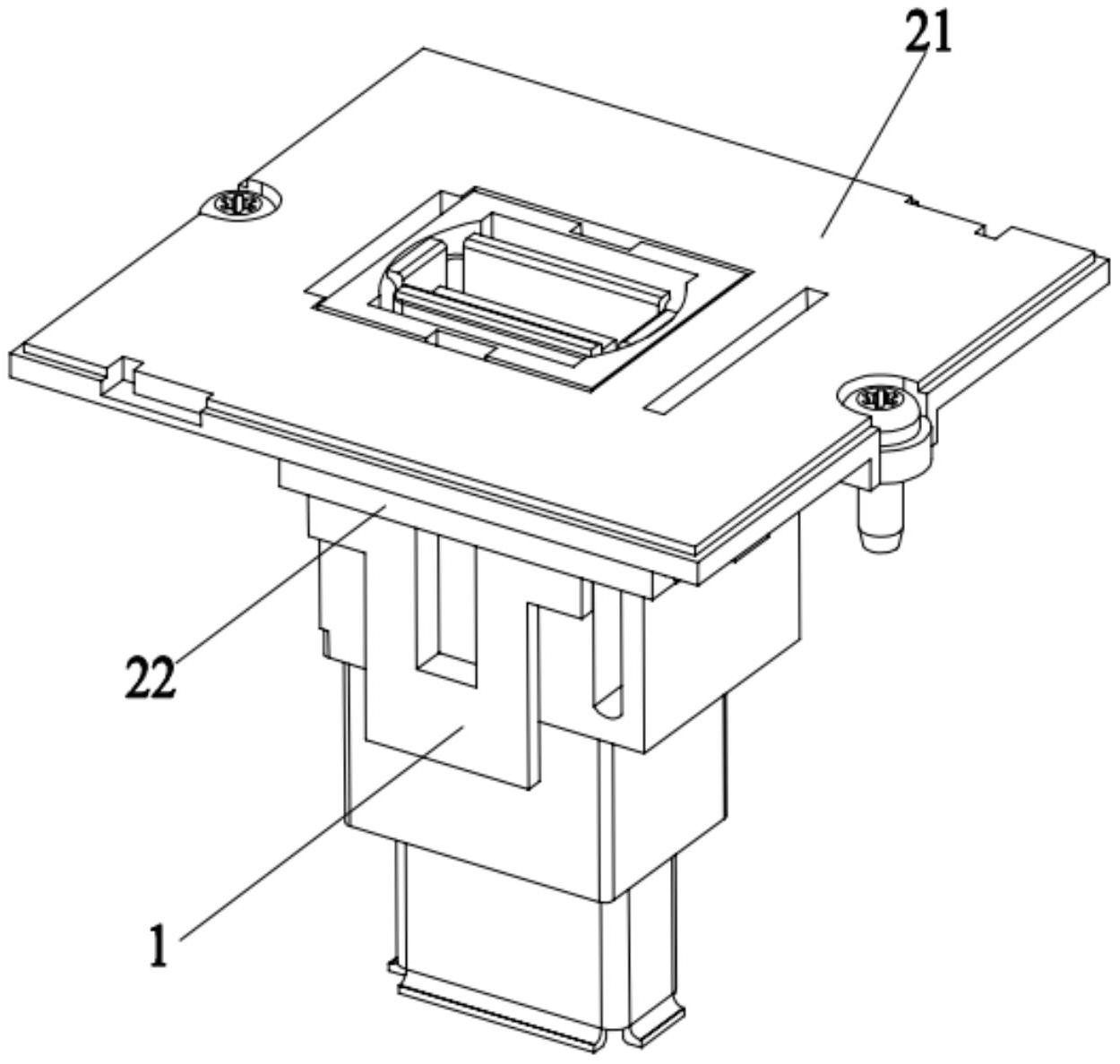

本实用新型涉及网络通信配件技术领域,具体涉及一种可更换功能模块的面板,包括接头模块、盖板本体和至少一个模块固定框,模块固定框的内侧壁设有一组卡槽,盖板本体对应于模块固定框开设有贯穿盖板本体的外接口,模块固定框的上端固定于盖板本体的下端面并位于外接口处与外接口连通,接头模块的侧壁对应于卡槽设有卡扣部,接头模块嵌设于模块固定框内,卡扣部卡合于卡槽内。本实用新型面板结构简单,通过在盖板本体的一侧设置模块固定框并在模块固定框设置卡槽,配合接头模块上的卡扣部可以将接头模块嵌设于模块固定框内,通过卡扣部和卡槽卡合固定,便于拆卸维修以及更换接头模块,具有使用更加方便、成本低的特点。
