授权公布号:CN217281549U
一种接口可旋转的插座芯组件
有效
申请
2022-05-17
申请公布
1970-01-01
授权
2022-08-23
预估到期
2032-05-17
| 申请号 | CN202221185102.1 |
| 申请日 | 2022-05-17 |
| 授权公布号 | CN217281549U |
| 授权公告日 | 2022-08-23 |
| 分类号 | H01R27/02;H01R13/502 |
| 分类 | 基本电气元件; |
| 申请人名称 | 东莞栢民电子有限公司 |
| 申请人地址 | 广东省东莞市寮步镇横坑横中一路3号1号楼301室 |
专利法律状态
2022-08-23
授权
状态信息
授权
摘要

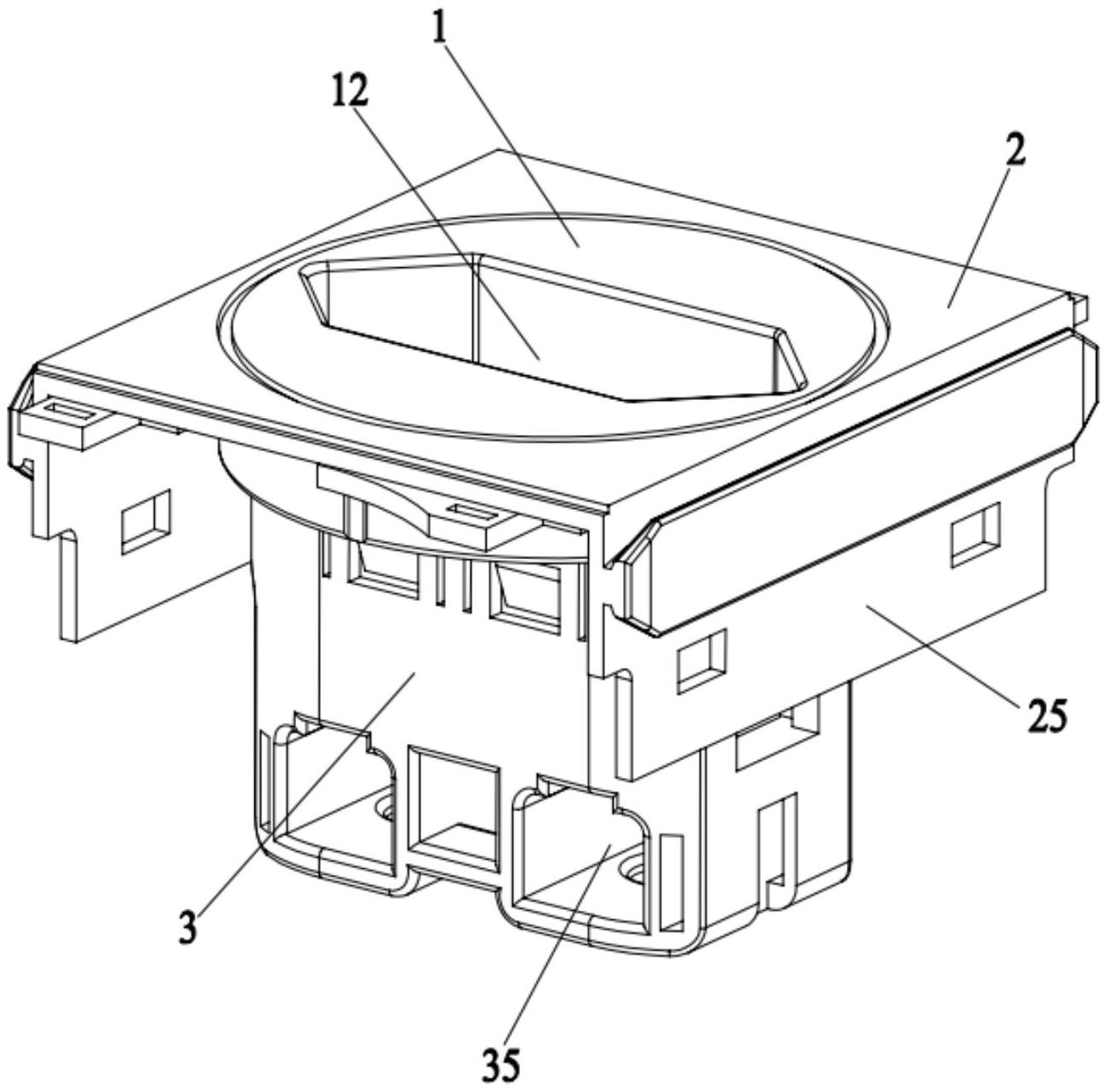

本实用新型涉及插座技术领域,具体涉及一种接口可旋转的插座芯组件,包括旋转芯柱、盖板和芯柱底座,盖板上端面凹设限位槽,限位槽内设旋转孔,旋转芯柱侧壁凸设固定卡扣,芯柱底座内侧壁对应于固定卡扣设固定卡孔,盖板下端面凸设环形凸起,芯柱底座上端对应于环形凸起设置容槽;盖板安装在芯柱底座上端,环形凸起抵接于芯柱底座上端,旋转芯柱插入旋转孔与芯柱底座卡合固定。本实用新型的旋转芯柱套设于旋转孔内时利用固定卡扣与固定卡孔卡合将旋转芯柱和芯柱底座组合套设于旋转孔内,旋转芯柱和芯柱底座可以在旋转孔内转动,将其插入安装好的插座,转动旋转芯柱,可有效地避开外围空间的干涉而将插头插入转换插座。
