授权公布号:CN217281337U
一种插座孔可旋转的单元结构
有效
申请
2022-05-17
申请公布
1970-01-01
授权
2022-08-23
预估到期
2032-05-17
| 申请号 | CN202221194814.X |
| 申请日 | 2022-05-17 |
| 授权公布号 | CN217281337U |
| 授权公告日 | 2022-08-23 |
| 分类号 | H01R13/502;H01R35/00;H01R31/06 |
| 分类 | 基本电气元件; |
| 申请人名称 | 东莞栢民电子有限公司 |
| 申请人地址 | 广东省东莞市寮步镇横坑横中一路3号1号楼301室 |
专利法律状态
2022-08-23
授权
状态信息
授权
摘要

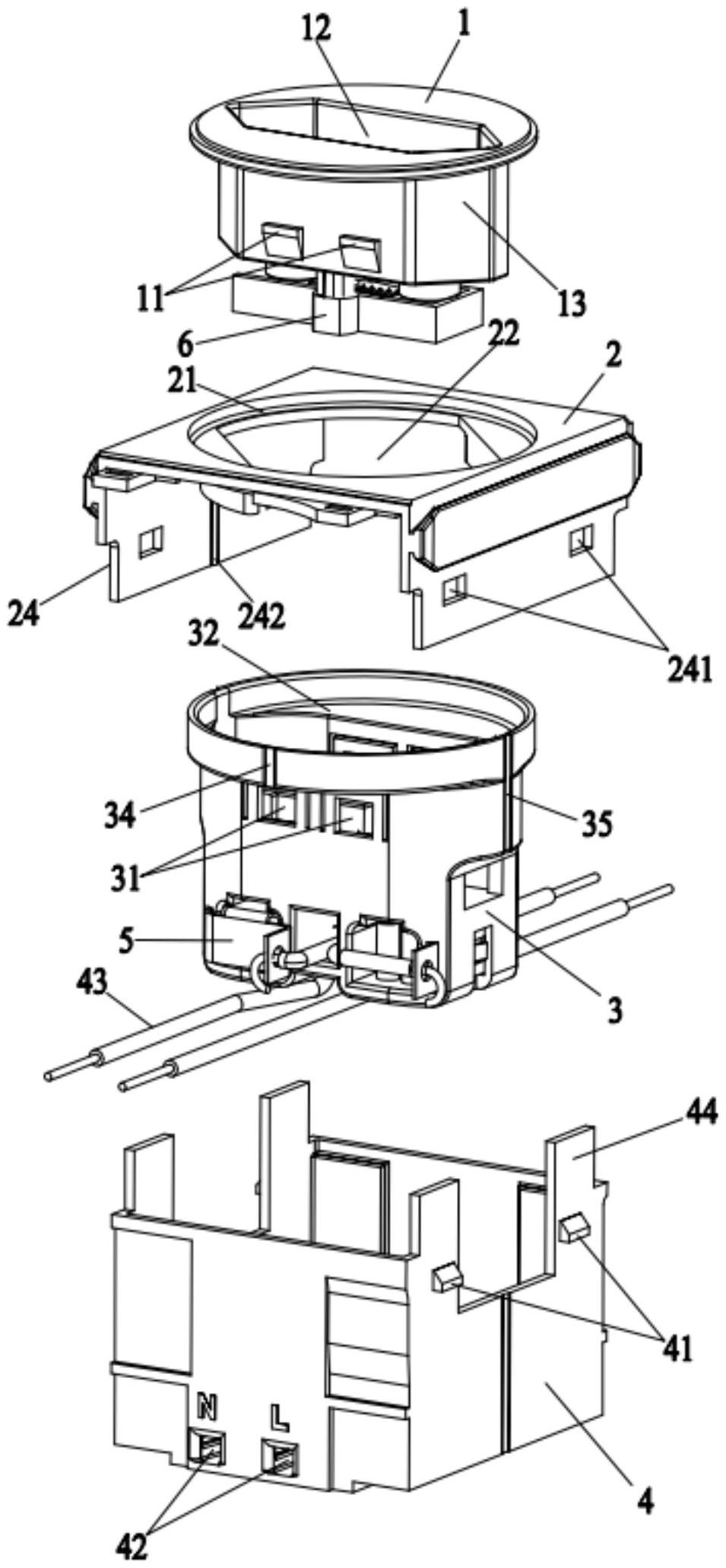

本实用新型涉及插座技术领域,具体涉及一种插座孔可旋转的单元结构,包括旋转芯柱、盖板、芯柱底座和开口盒体,旋转芯柱侧壁凸设第一固定卡扣,芯柱底座内侧壁设有第一固定卡孔,盖板的下端面向下凸设限位部,芯柱底座上端设置容槽,限位部嵌设于置容槽内,盖板侧壁设第二固定卡扣,开口盒体外侧壁设有第二固定卡孔;旋转芯柱插入旋转孔与芯柱底座卡合固定,盖板通过第二固定卡孔与开口盒体的第二固定卡扣卡合固定。本实用新型中设置的旋转芯柱与芯柱底座卡户固定在盖板的旋转孔内,随盖板一起设在开口盒体内,旋转芯柱可以在旋转孔内转动,可以利用第二固定卡扣第二固定卡扣相互卡合将盖板和开口盒体固定,提升了旋转芯柱转动时的稳定性。
