授权公布号:CN212448508U
一种具有可拆卸球囊式橡胶隔膜的储水桶
有效
申请
2020-06-17
申请公布
1970-01-01
授权
2021-02-02
预估到期
2030-06-17
| 申请号 | CN202021117667.7 |
| 申请日 | 2020-06-17 |
| 授权公布号 | CN212448508U |
| 授权公告日 | 2021-02-02 |
| 分类号 | B65D6/34; |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 浙江铭泉水暖设备有限公司 |
| 申请人地址 | 浙江省嘉兴市桐乡市凤鸣街道同胜路317号1-2幢 |
专利法律状态
2021-02-02
授权
状态信息
授权
摘要

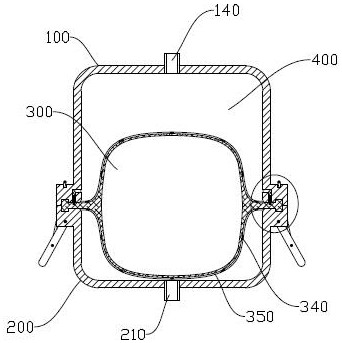

本实用新型公开了一种具有可拆卸球囊式橡胶隔膜的储水桶,包括上桶体、下桶体以及球囊式橡胶隔膜;上桶体与下桶体可拆卸对接并形成密封腔,球囊式橡胶隔膜位于密封腔中,球囊式橡胶隔膜的外侧面上环设被上桶体、下桶体夹持的凸缘,凸缘的上表面上环设若干定位孔,上桶体中设置若干与密封腔联通的L型滑道,所述L型滑道一端正对定位孔,L型滑道中滑设正对定位孔的插销,插销连接设置于L型滑道中的弹簧并在弹簧的作用下保持与滑道中。通过上述结构,方便了储水桶中球囊式橡胶隔膜的清理,延长了储水桶的使用寿命。
