一种高抗裂低收缩高延性砂浆及其制备方法

授权公布号：CN103482927B

一种高抗裂低收缩高延性砂浆及其制备方法

有效

申请

2013-09-02

申请公布

2014-01-01

授权

2015-01-07

预估到期

2033-09-02

申请号	CN201310392208.8
申请日	2013-09-02
申请公布号	CN103482927A
申请公布日	2014-01-01
授权公布号	CN103482927B
授权公告日	2015-01-07
分类号	C04B28/04
分类	水泥；混凝土；人造石；陶瓷；耐火材料〔4〕;
申请人名称	永安市宝华林实业发展有限公司
申请人地址	江苏省南京市四牌楼2号

专利法律状态

2015-01-07 授权

状态信息

授权

2014-02-05 实质审查的生效

状态信息

实质审查的生效IPC(主分类):C04B 28/04申请日:20130902

2014-01-01 公布

状态信息

公开

摘要

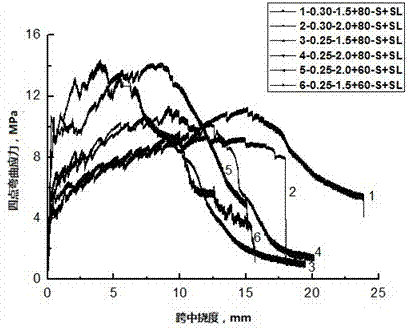

本发明公开了一种高抗裂低收缩高延性砂浆及其制备方法，砂浆包括水泥、粉煤灰、细集料、石灰石粉、水、聚羧酸系减水剂、聚乙烯醇纤维和增稠剂。本发明通过合理调整原材料配比，制备出纤维分散系数在0.90以上的不同抗压强度（20MPa～60MPa之间）、高延性（折压比大于0.30、四点弯曲强度大于10MPa、跨中挠度大于16mm且弯曲韧性因子随计算跨中挠度值增大而增大）、高抗裂（圆环抗裂试件在温度23±2℃、相对湿度50±5%的养护条件下28天未开裂且平均应力速率小于0.1MPa/day）、低收缩（在20±2℃、相对湿度60±5%的养护条件下28d干燥收缩低于900με）砂浆。
