授权公布号:CN209960766U
一种用于燃气热水器的零冷水预热装置
有效
申请
2019-05-16
申请公布
1970-01-01
授权
2020-01-17
预估到期
2029-05-16
| 申请号 | CN201920703137.1 |
| 申请日 | 2019-05-16 |
| 授权公布号 | CN209960766U |
| 授权公告日 | 2020-01-17 |
| 分类号 | F24H9/00;F24H9/20 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 中山市樱雪集团有限公司 |
| 申请人地址 | 广东省中山市南头镇建业路59号 |
专利法律状态
2020-01-17
授权
状态信息
授权
摘要

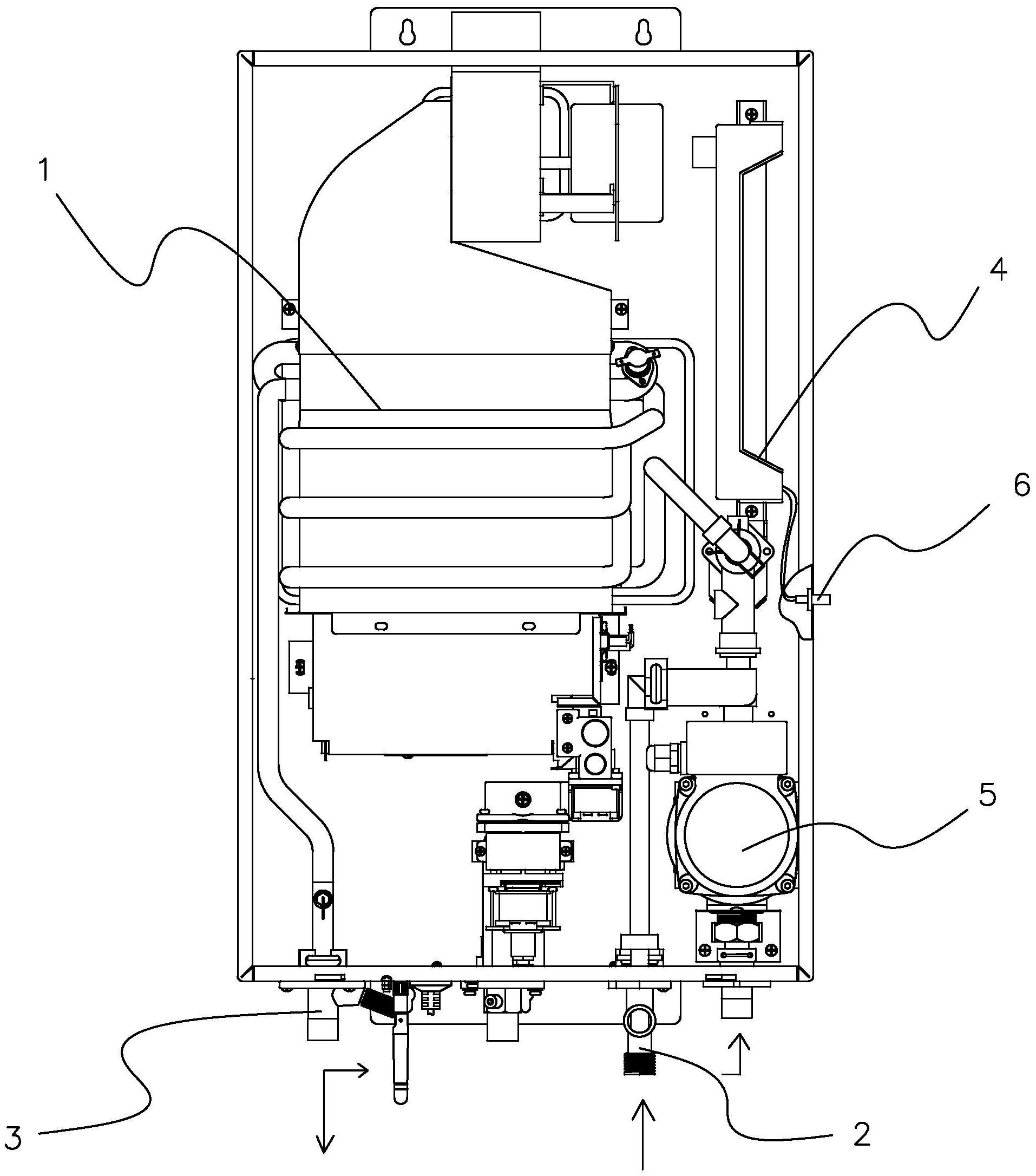

本实用新型提供一种用于燃气热水器的零冷水预热装置,包括设于炉体的进水管和出水管之间的回水泵以用于将出水管内的水回流至炉体内进行加热,炉体内设有与回水泵电连接的主控制器,主控制器电连接有第一温度传感器以用于检测外界环境温度并将相应的数据传送至主控制器,出水管上设有第二温度传感器以用于检测出水管内水的温度并将相应的数据传送至主控制器,主控制器用于根据外界环境温度数据以及出水水温数据而控制加热温度并控制回水泵的工作;其控制方法包括外界环境温度检测、出水水温检测、循环加热和停止循环加热步骤。本实用新型可随外界环境温度的变化而自动改变预热温度,实现四季随温,更加智能地实现预热功能。
