授权公布号:CN212641956U
一种聚碳酸酯中空飞翼板
有效
申请
2020-03-13
申请公布
1970-01-01
授权
2021-03-02
预估到期
2030-03-13
| 申请号 | CN202020312669.5 |
| 申请日 | 2020-03-13 |
| 授权公布号 | CN212641956U |
| 授权公告日 | 2021-03-02 |
| 分类号 | E04D3/34;E01F8/00 |
| 分类 | 建筑物; |
| 申请人名称 | 上海汇丽-塔格板材有限公司 |
| 申请人地址 | 上海市浦东新区自由贸易试验区康桥东路268号 |
专利法律状态
2021-03-02
授权
状态信息
授权
摘要

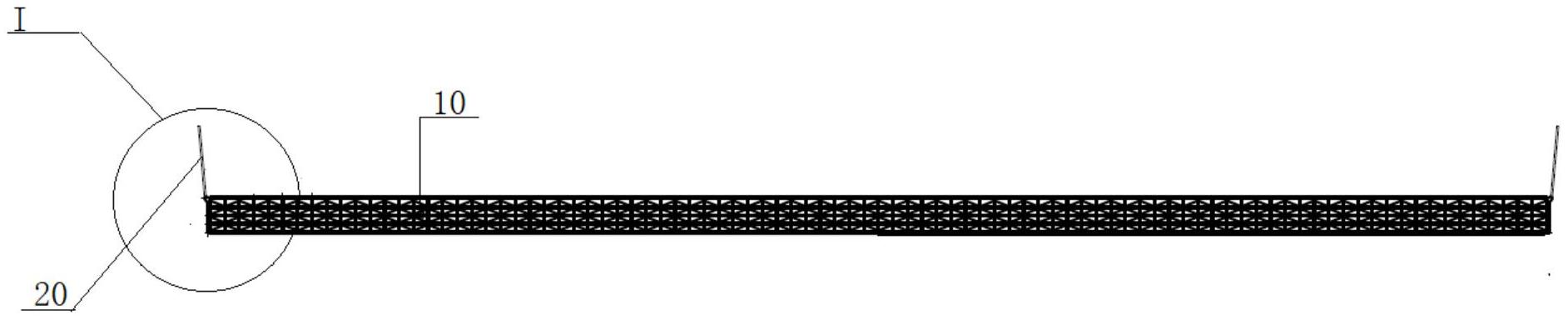

本实用新型公开的一种聚碳酸酯中空飞翼板,包括平板部,在所述平板部相互平行的两边边缘各设置有一飞翼边,所述飞翼边为中空状,且该飞翼边的根部通过两个连接筋与所述边缘连接。实用新型在聚碳酸酯多层中空板的基础上,两边有54mm高的飞翼,飞翼角度与平板的夹角大概在80°~95°,这样可以整垛堆放节约空间,有利于运输,飞翼结构能够有效地保证整个屋面有大量积水的情况下建筑系统不漏水。多层中空板厚度30mm,双米字结构,板材宽度1124mm(不含飞翼),长度可以按照客户要求任意调节。
