授权公布号:CN214891919U
一种具备水源净化功能的太阳能热水器
有效
申请
2021-06-16
申请公布
1970-01-01
授权
2021-11-26
预估到期
2031-06-16
| 申请号 | CN202121334642.7 |
| 申请日 | 2021-06-16 |
| 授权公布号 | CN214891919U |
| 授权公告日 | 2021-11-26 |
| 分类号 | F24S80/00;F24S40/20 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 江苏英泊索尔新能源有限公司 |
| 申请人地址 | 江苏省常州市新北区罗溪镇空港产业园盛达路5号 |
专利法律状态
2021-11-26
授权
状态信息
授权
摘要

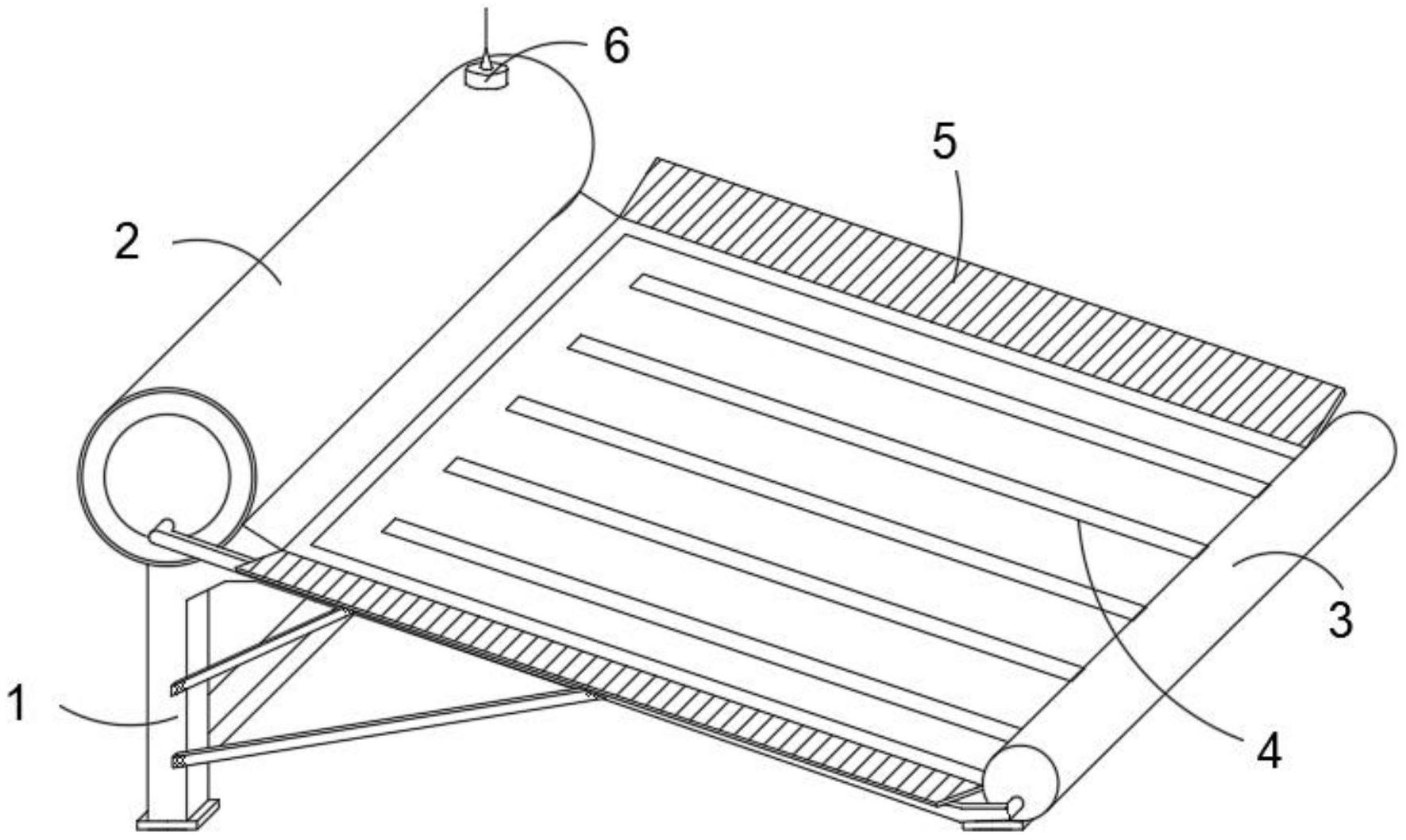

本申请公开了一种具备水源净化功能的太阳能热水器,包括支架,其上方架设有由若干储水管组成的管排结构,并在该管排结构的上下两端分别设置储水箱和副水箱,储水箱与副水箱之间通过外支管道连接,并在该外支管道上安装水泵;其技术要点为,在热水器的底端设置副水箱,可确保杂质以及水垢能够在自身重力作用下堆积到副水箱中,利用刮刷组件即可实现对拦截得到的杂质或水垢进行收集处理,可实现对水源的净化处理;在管排结构两侧设计太阳能板,部分光源可被聚集到管排结构表面,在一定程度上提高了对水源加热处理时的工作效率,同时太阳能板所得到的电能可用于发动刮刷组件中电机,体现了整体结构的使用灵活性。
