授权公布号:CN112894116B
一种超声波焊头及超声波焊接装置
有效
申请
2020-12-28
申请公布
2021-06-04
授权
2023-02-17
预估到期
2040-12-28
| 申请号 | CN202011596860.8 |
| 申请日 | 2020-12-28 |
| 申请公布号 | CN112894116A |
| 申请公布日 | 2021-06-04 |
| 授权公布号 | CN112894116B |
| 授权公告日 | 2023-02-17 |
| 分类号 | B23K20/10;B23K20/26 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 上海骄成超声波技术股份有限公司 |
| 申请人地址 | 上海市闵行区沧源路1488号2幢三层 |
专利法律状态
2023-02-17
授权
状态信息
授权
2021-06-04
公布
状态信息
公布
摘要

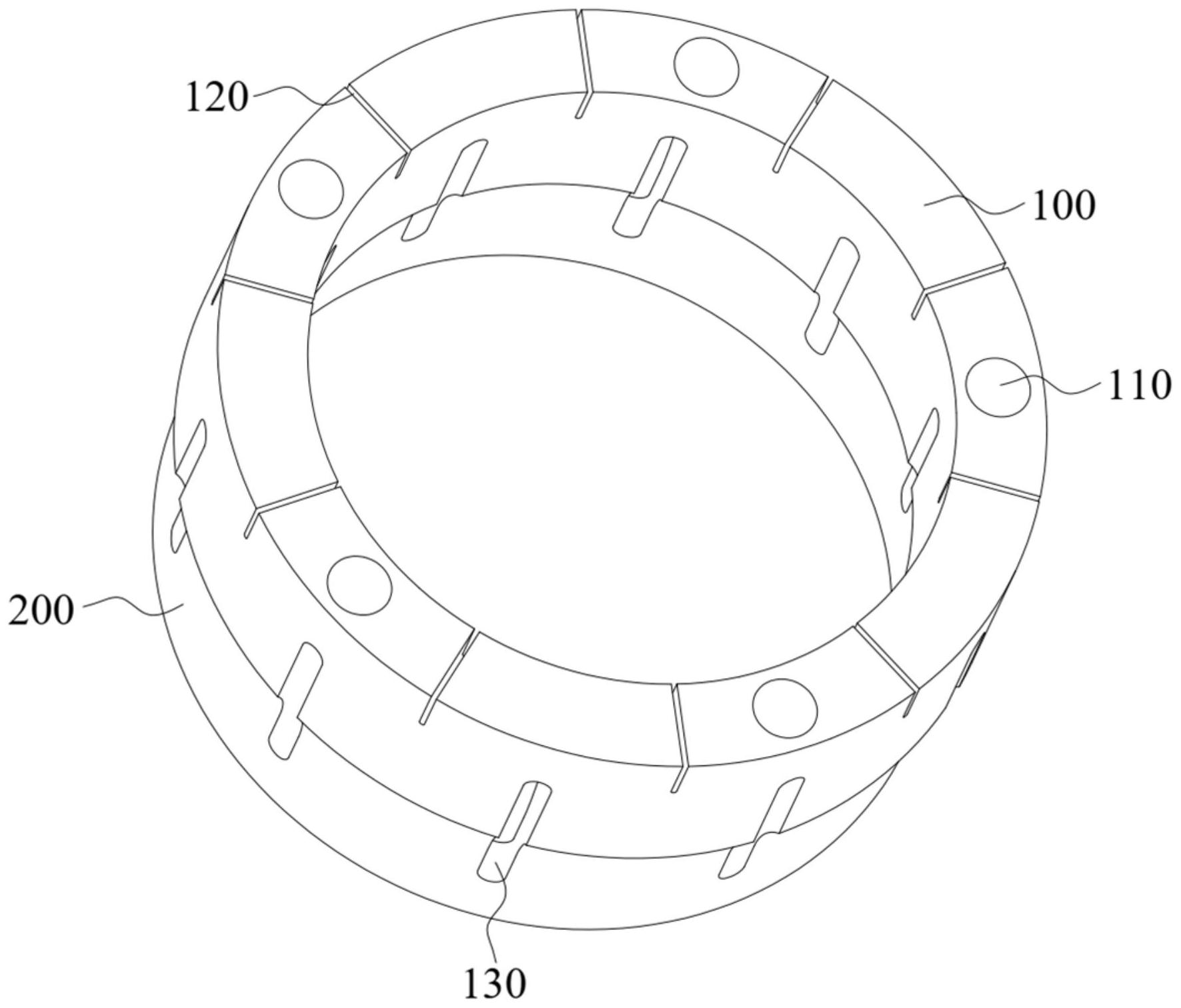

本发明涉及超声波焊接技术领域,具体公开了一种超声波焊头及超声波焊接装置。该焊头包括连接件和焊接件;连接件为环形,一侧沿周向均布有多个振动盲孔,振动盲孔内能安装用于驱动超声波焊头的振动源件,每相邻两个振动盲孔之间均开设有至少一个沟槽,且沟槽沿连接件周向均布,沟槽连通所述连接件的内壁和外壁;焊接件固连于连接件的另一侧,用于焊接待焊接工件。该焊接装置包括超声波焊头、多个换能器和焊接机架,换能器插接于振动盲孔内,用于驱动超声波焊头,超声波焊头活动安装于焊接机架上;焊接机架包括设置于超声波焊头下方且用于承载待焊接工件载物组件。上述设置减少了焊接过程中能量的耗散,进而保证了加工效果,提高了工作效率。
