授权公布号:CN217383941U
一种具有防气流扰动的换热翅片
有效
申请
2022-04-01
申请公布
1970-01-01
授权
2022-09-06
预估到期
2032-04-01
| 申请号 | CN202220744483.6 |
| 申请日 | 2022-04-01 |
| 授权公布号 | CN217383941U |
| 授权公告日 | 2022-09-06 |
| 分类号 | F28F1/30;F28F3/08;F28F9/26 |
| 分类 | 一般热交换; |
| 申请人名称 | 南京久鼎环境科技股份有限公司 |
| 申请人地址 | 江苏省南京市六合区六合经济开发区龙池街道龙中西路8号 |
专利法律状态
2022-09-06
授权
状态信息
授权
摘要

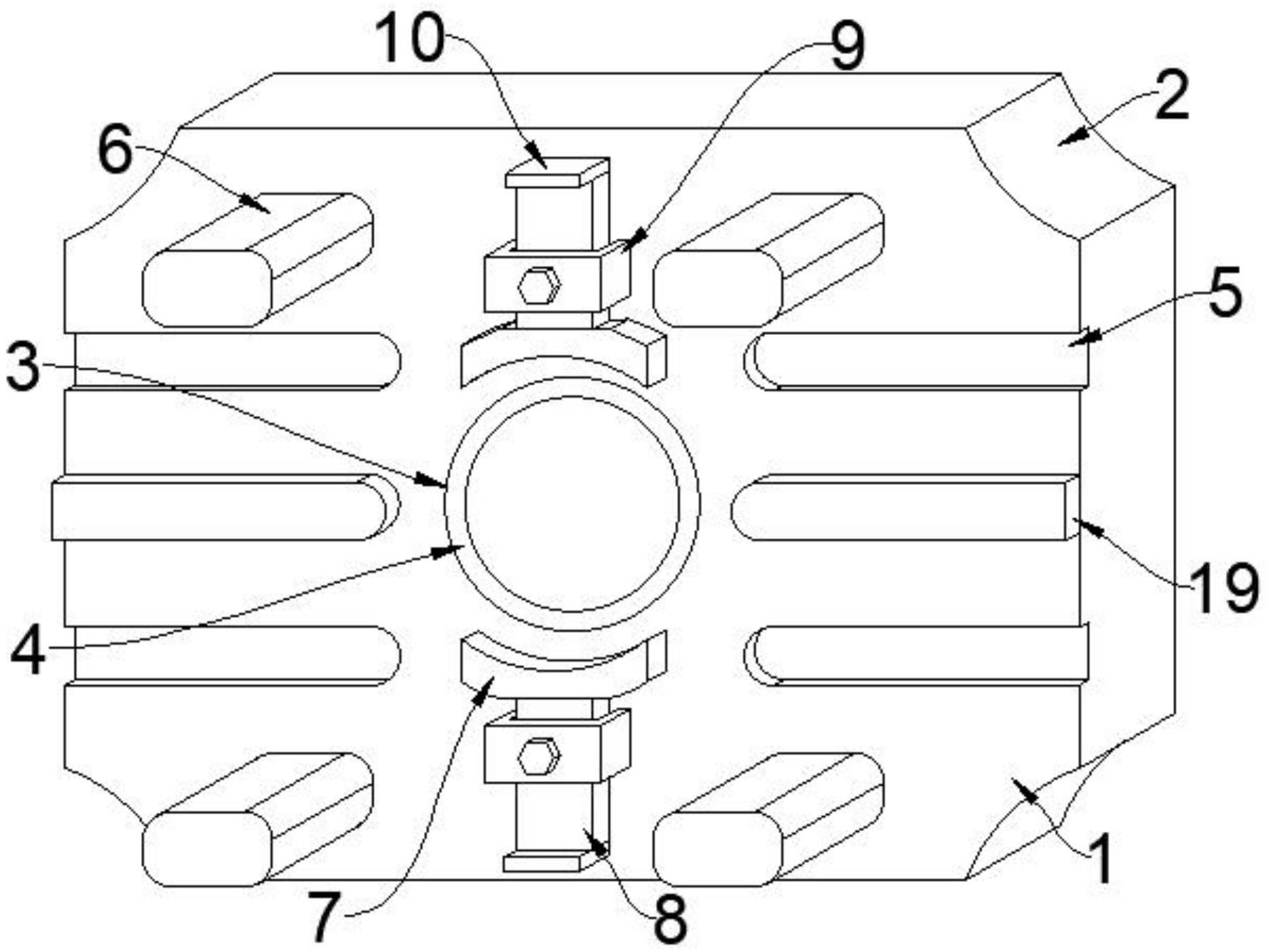

本实用新型公开了一种具有防气流扰动的换热翅片,涉及换热翅片技术领域,为解决扰流孔或扰流片在换热翅片上形成旋涡流动和边界层流动,增强换热翅片的热传导,但破坏了气场流动和流场的均匀性,较易对换热器内部产生破坏,降低了防气流扰动的效果的问题。所述换热翅片主体上设置有弧形翻边面,弧形翻边面设置有四个,且四个弧形翻边面设置在换热翅片主体的四角,所述换热翅片主体上设置有换热管安装孔,所述换热翅片主体上设置有导流凹槽,导流凹槽在换热管安装孔的两侧对称设置,所述导流凹槽之间设置有凸起条,且凸起条与换热翅片主体设置为一体结构。
