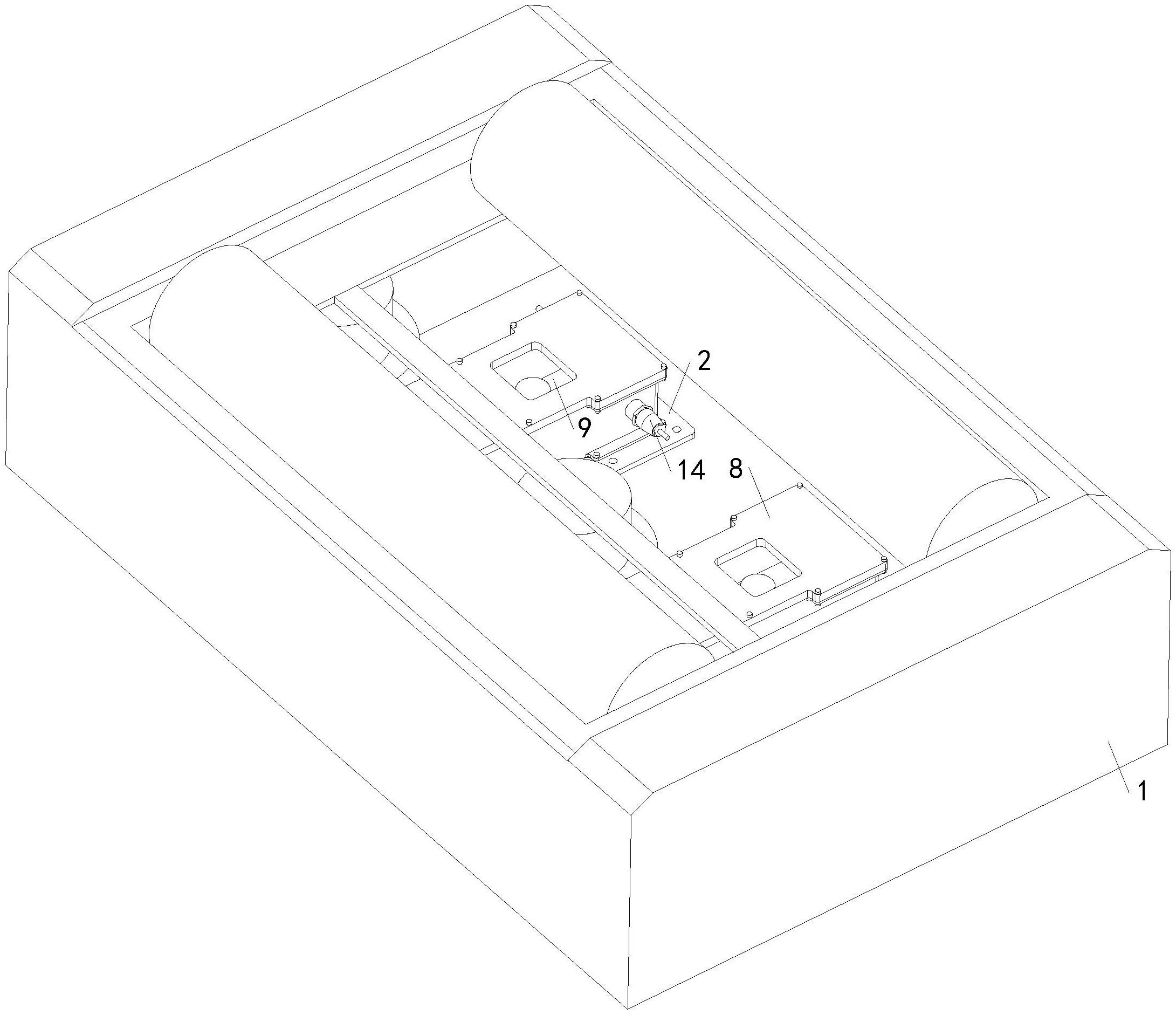

本实用新型涉及轮胎花纹深度测量技术领域，提出了一种制动式轮胎花纹深度测量系统，其满足了制动检测的同时将轮胎花纹深度一并检测，将两个步骤合而为一，简化了测量流程，并且可以测量轮胎的全周花纹深度，优于人工测量以及只能测量单个截面位置的深度的情况，同时使得测量过程中减小了脏污而带来的测试误差，包括测量框架、制动台体、发射单元和接收单元，测量框架连接在制动台体内，发射单元包括线激光发生器，线激光发生器均安装在测量框架内，接收单元包括工业相机，工业相机安装在测量框架内，测量框架上安装有箱体上盖，箱体上盖上安装有出光钢化玻璃和辅助摄像钢化玻璃，测量框架安装有电路控制单元和防护自清洁单元。
