基于PWM信号实现标准信号输出值的校正系统及其方法

授权公布号：CN109194312B

有效

申请

2018-10-31

申请公布

2019-01-11

授权

2022-04-01

预估到期

2038-10-31

申请号	CN201811281978.4
申请日	2018-10-31
申请公布号	CN109194312A
申请公布日	2019-01-11
授权公布号	CN109194312B
授权公告日	2022-04-01
分类号	H03K5/04
分类	基本电子电路;
申请人名称	湖南菲尔斯特传感器有限公司
申请人地址	湖南省长沙市湖南雨花区振华路智庭园1栋4楼

专利法律状态

2022-04-01 授权

状态信息

授权

2019-12-24 著录事项变更

状态信息

著录事项变更；IPC(主分类):H03K5/04；变更事项:申请人；变更前:湖南菲尔斯特传感器有限公司；变更后:湖南菲尔斯特传感器有限公司；变更事项:地址；变更前:410000 湖南省长沙市暮云经济开发区伊莱克斯大道18号远航企业广场F座楼；变更后:410011 湖南省长沙市湖南雨花区振华路智庭园1栋4楼

2019-02-12 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H03K5/04；申请日:20181031

2019-01-11 公布

状态信息

公布

摘要

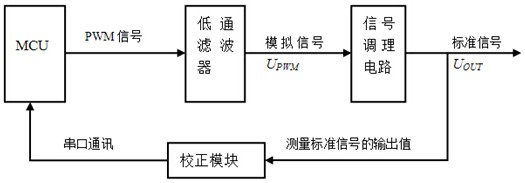

基于PWM信号实现标准信号输出值的校正系统及其方法，该校正系统包括MCU、低通滤波器、信号调理电路，MCU与低通滤波器相连，低通滤波器与信号调理电路相连，还包括校正模块，信号调理电路与校正模块相连，校正模块与MCU相连，校正模块包括UOUT1/UOUT2测量模块和aZERO/aFULL计算模块，所述信号调理电路与UOUT1/UOUT2测量模块相连，UOUT1/UOUT2测量模块与aZERO/aFULL计算模块相连，aZERO/aFULL计算模块与MCU相连。本发明通过修改PWM信号的占空比来实现对电路的标准信号输出值的校正，成本较低，电路板占用面积小。
