授权公布号:CN101200926B
全单元横向幕墙体系结构
失效
申请
2006-12-11
申请公布
2008-06-18
授权
2010-09-22
预估到期
2026-12-11
| 申请号 | CN200610119434.9 |
| 申请日 | 2006-12-11 |
| 申请公布号 | CN101200926A |
| 申请公布日 | 2008-06-18 |
| 授权公布号 | CN101200926B |
| 授权公告日 | 2010-09-22 |
| 分类号 | E04B2/96 |
| 分类 | 建筑物; |
| 申请人名称 | 上海美特幕墙有限公司 |
| 申请人地址 | 上海市青浦区崧泽大道9777号 |
专利法律状态
2020-11-27
专利权的终止
状态信息
未缴年费专利权终止;IPC(主分类):E04B2/96;申请日:20061211;授权公告日:20100922;终止日期:20191211
2010-09-22
授权
状态信息
授权
2008-08-13
实质审查的生效
状态信息
实质审查的生效
2008-06-18
公布
状态信息
公布
摘要

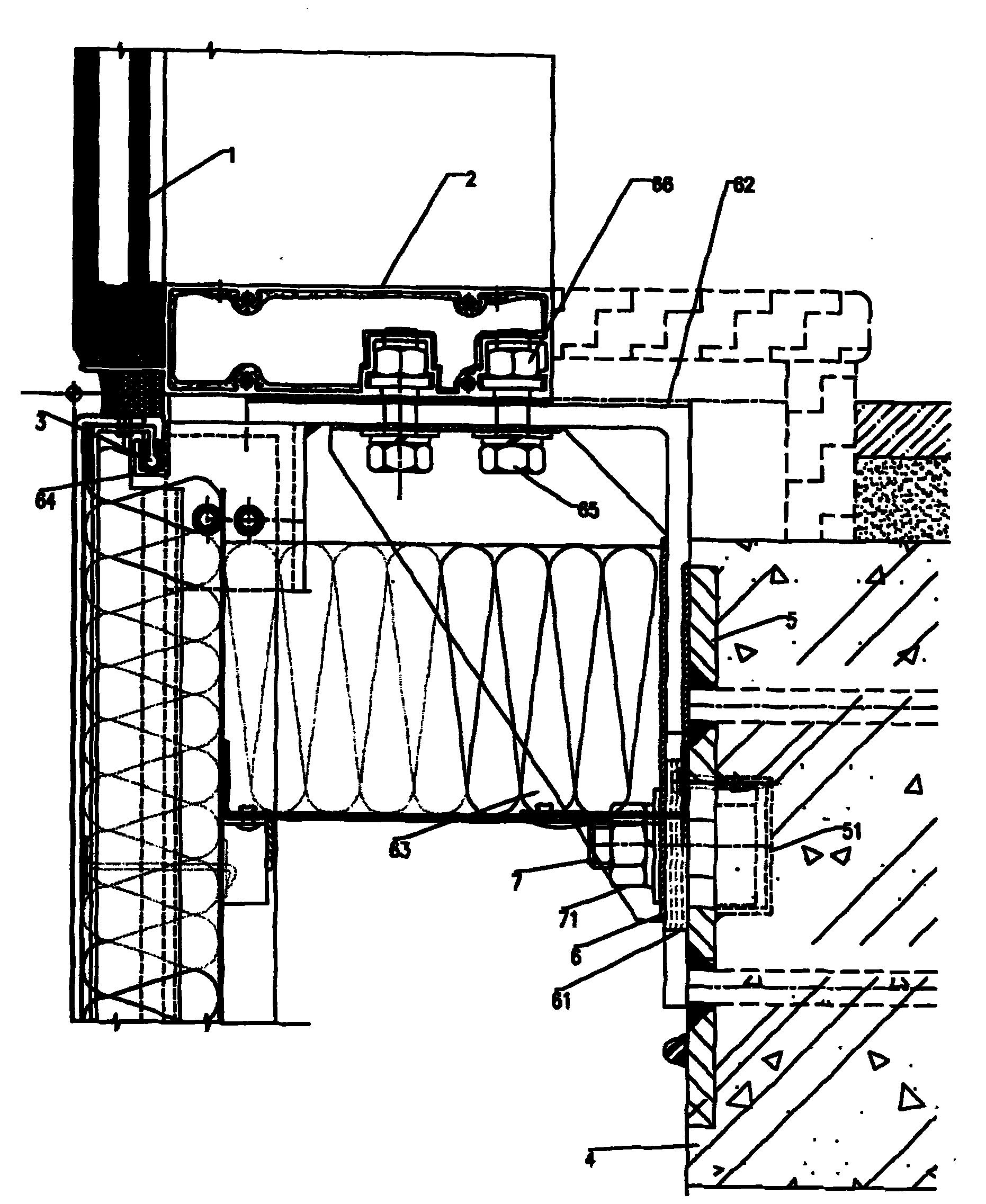

全单元横向幕墙体系结构,包括墙面板片和支撑构件,所述墙面板片的高度为一个楼层高度,在其底部固定有向内伸展的横梁,顶部固定有挂钩;支撑构件包括预埋至混凝土墙体中的复数个承力板件和牛腿,其承力板件上具有用以可拆卸安装牛腿紧固螺栓的螺栓盒;牛腿为角形结构,其受力面通过紧固螺母与牛腿紧固螺栓紧固连接;在牛腿承载面的前端设置有一勾槽;幕墙上一层墙面板片底部横梁通过紧固螺栓及螺母安装在所述复数个牛腿的承载面上,下一层墙面板片顶部的挂钩勾在复数个牛腿上的勾槽中。该全单元横向幕墙体系结构其墙面板片为工厂预制化全单元,高度为层高,结构受力改悬挂受力为支撑受力,具有建筑安装简约化、机械化、工业化的优点。
