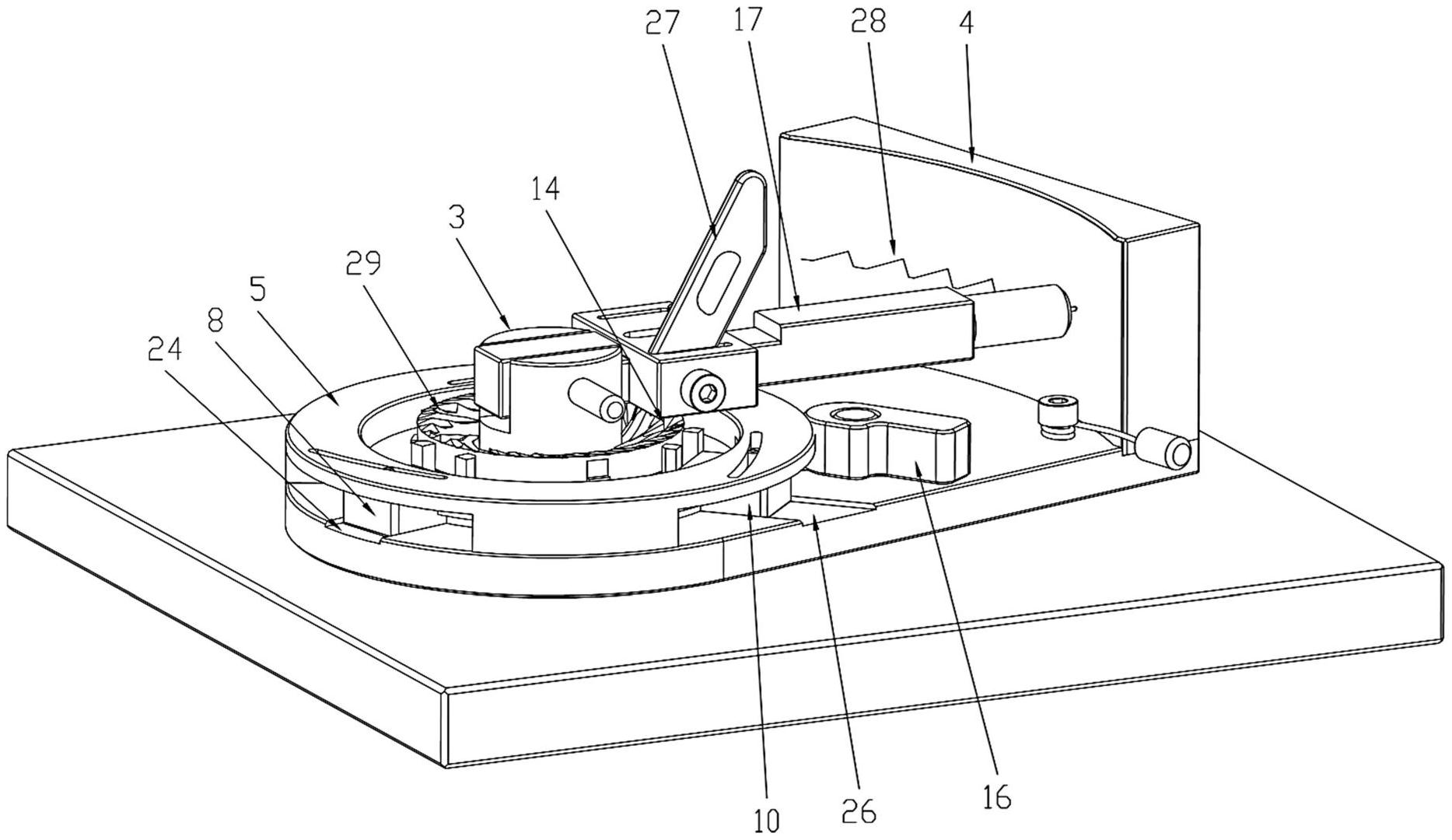

本实用新型公开了一种机械式研磨盘齿形扫描仪，主要包括测量执行机构的旋转座，杠杆，杠杆前端的扫描笔，杠杆上安装的探头，与研磨盘同步转动的扫描屏；被测对象固定机构的定位环，滑块，定位锁紧器；使用极薄的硬质高碳钢作为探头，在转动的研磨盘的特定半径的齿面上作连续接触，通过杠杆放大原理，用扫描笔描绘出被测齿面的径向截面的放大轮廓线，便于用其它工具继续作量化的测量分析，并减少了精度误差；被测量的研磨盘通过三个曲槽同步驱动的三个滑块作定位，保证了测量时截面半径的同心度，并方便重复放置，提高了工作效率；定位锁紧装置使被测量的研磨盘稳定牢固，保持与扫描屏同步转动，保证了测量的可靠性。
