授权公布号:CN216920703U
一种全预制卫生间内嵌现浇梁式反坎连接节点
有效
申请
2021-12-07
申请公布
1970-01-01
授权
2022-07-08
预估到期
2031-12-07
| 申请号 | CN202123051609.6 |
| 申请日 | 2021-12-07 |
| 授权公布号 | CN216920703U |
| 授权公告日 | 2022-07-08 |
| 分类号 | E04B1/38;E04H1/12 |
| 分类 | 建筑物; |
| 申请人名称 | 中海企业发展集团有限公司 |
| 申请人地址 | 广东省深圳市福田区福华路399号中海大厦 |
专利法律状态
2022-07-08
授权
状态信息
授权
摘要

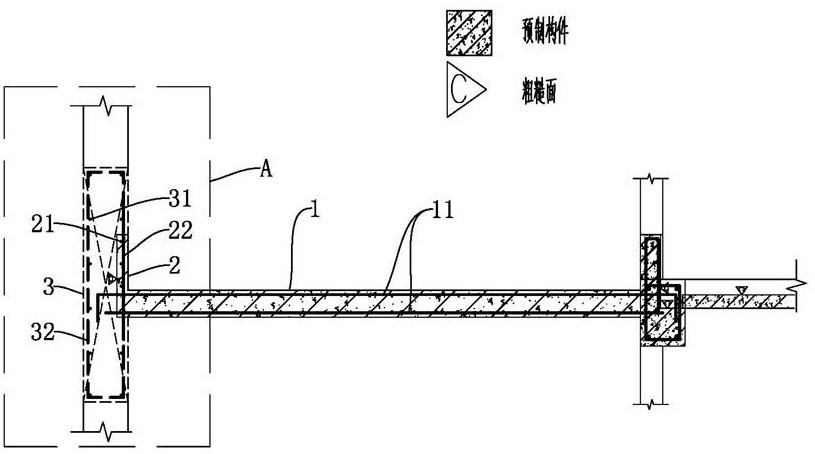

本实用新型公开了一种全预制卫生间内嵌现浇梁式反坎连接节点,全预制卫生间包括:预制底板、设于预制底板顶部边缘的预制反坎,预制反坎至少部分嵌入现浇梁,预制反坎配置有水平筋,现浇梁配置有现浇纵筋,现浇纵筋及嵌入现浇梁内的水平筋构成现浇梁的梁纵筋,现浇纵筋及嵌入现浇梁内的水平筋通过梁箍筋连接,梁箍筋包括:锚固于预制反坎内的预制箍筋和预埋于现浇梁内的现浇箍筋,预制箍筋的一端伸出预制反坎,预制箍筋的另一端向下伸出预制底板,预制箍筋和现浇箍筋围合成封闭箍筋。本实用新型的预制反坎嵌入现浇梁的部分成为现浇梁的一部分,避免预制反坎占用卫生间的净使用面积的同时,保证现浇梁的整体力学性能稳定。
