授权公布号:CN216948780U
一种全预制卫生间反坎与梁的连接节点
有效
申请
2021-12-07
申请公布
1970-01-01
授权
2022-07-12
预估到期
2031-12-07
| 申请号 | CN202123055223.2 |
| 申请日 | 2021-12-07 |
| 授权公布号 | CN216948780U |
| 授权公告日 | 2022-07-12 |
| 分类号 | E04B1/38;E04H1/12 |
| 分类 | 建筑物; |
| 申请人名称 | 中海企业发展集团有限公司 |
| 申请人地址 | 广东省深圳市福田区福华路399号中海大厦 |
专利法律状态
2022-07-12
授权
状态信息
授权
摘要

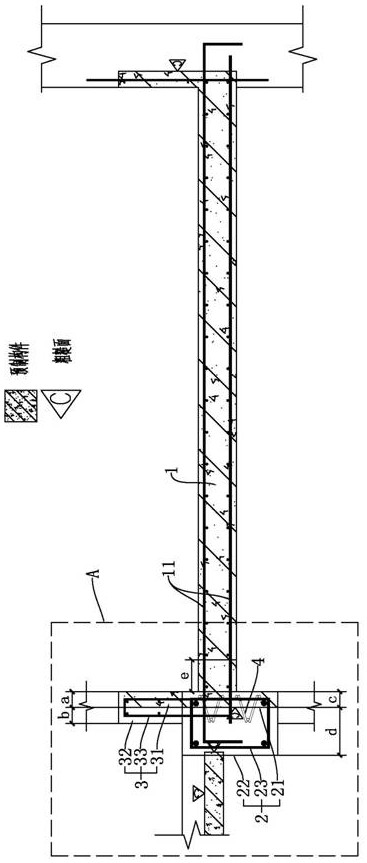

本实用新型公开了一种全预制卫生间反坎与梁的连接节点,包括:预制底板、竖向叠合梁和反坎,其中,竖向叠合梁设置于预制底板的侧面,反坎设置于竖向叠合梁的顶部,反坎配置有反坎钢筋骨架,反坎钢筋骨架向下伸出反坎底部并锚固于竖向叠合梁内,竖向叠合梁包括:梁预制部分和梁现浇部分,梁预制部分与预制底板连接为一体,梁现浇部分现浇于梁预制部分的外侧,梁预制部分锚固有梁钢筋骨架,梁钢筋骨架外伸出梁预制部分并预埋于梁现浇部分。本实用新型在保证预制底板、竖向叠合梁和反坎连接强度及整体性的同时,减轻了全预制卫生间的吊装负担。
