授权公布号:CN215922650U
一种酒瓶装箱传送线
有效
申请
2021-09-24
申请公布
1970-01-01
授权
2022-03-01
预估到期
2031-09-24
| 申请号 | CN202122312489.4 |
| 申请日 | 2021-09-24 |
| 授权公布号 | CN215922650U |
| 授权公告日 | 2022-03-01 |
| 分类号 | B65B21/08 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 乌毡帽酒业有限公司 |
| 申请人地址 | 浙江省湖州市安吉县孝丰镇天赋路55号 |
专利法律状态
2022-03-01
授权
状态信息
授权
摘要

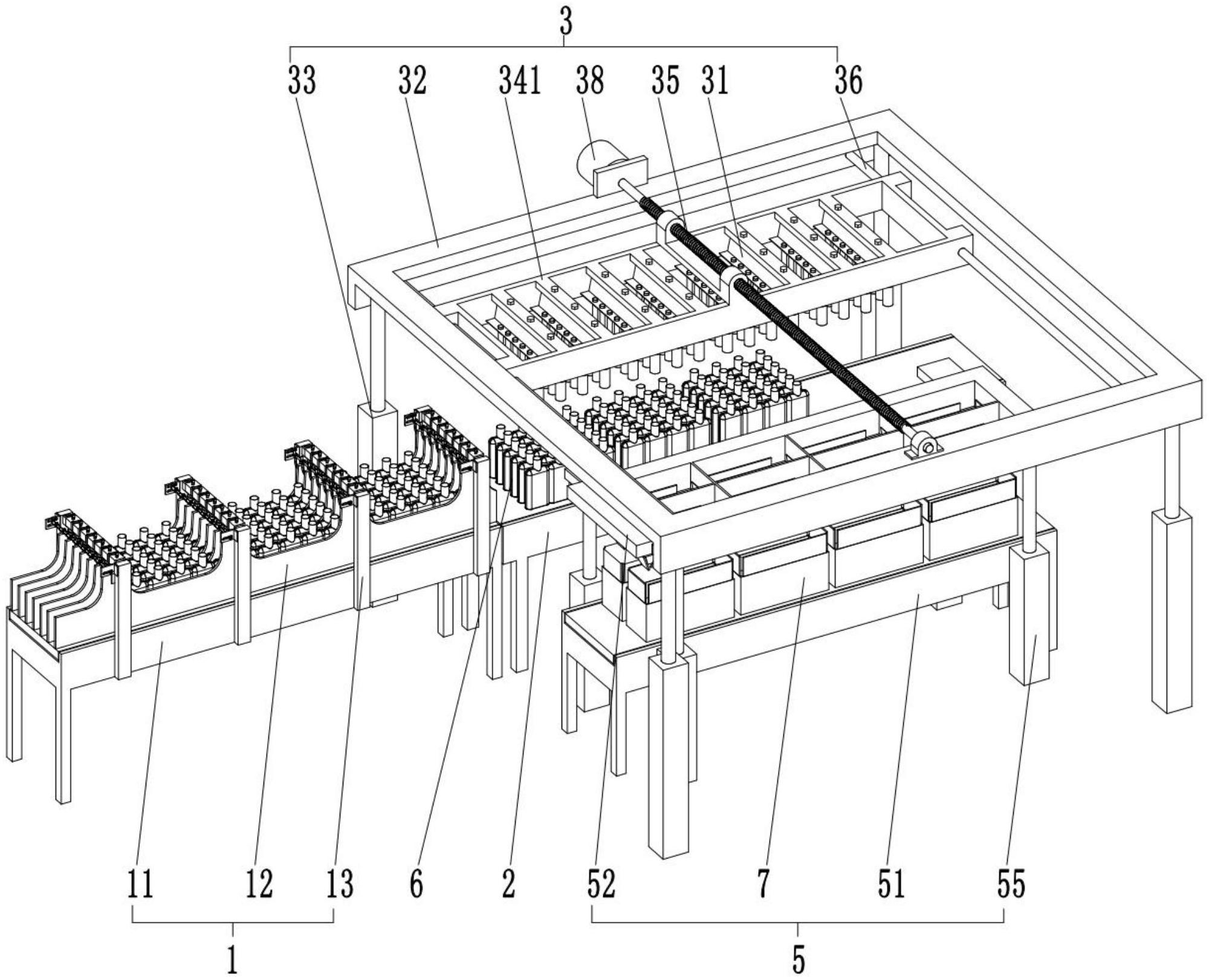

本实用新型公开了一种酒瓶装箱传送线,包括沿酒瓶传送方向设置的酒瓶传送线、第二传送架、酒瓶转移机构和酒瓶装箱机构,酒瓶转移机构可将酒瓶从第二传送架转移到酒瓶装箱机构;酒瓶转移机构包括可上下升降的第一升降架,第一升降架位于第二传送架和酒瓶装箱机构的上方,第一升降架内部设有可移动的转移架,转移架可从第二传送架上方移动到酒瓶装箱机构上方,转移架内部设有多个第二连接板,第二连接板下部设有抓取单元,抓取单元可抓取酒瓶。本实用新型在黄酒灌装后通过酒瓶传送线、酒瓶转移机构和酒瓶装箱机构对黄酒进行装箱,实现酒瓶的自动化装箱,结构简单合理,效率高,安全可靠,成本低。
