授权公布号:CN209023593U
一种灌装流水线陶制酒瓶清洗装置
有效
申请
2018-10-26
申请公布
1970-01-01
授权
2019-06-25
预估到期
2028-10-26
| 申请号 | CN201821745038.1 |
| 申请日 | 2018-10-26 |
| 授权公布号 | CN209023593U |
| 授权公告日 | 2019-06-25 |
| 分类号 | B65G17/12;B65G23/06;B67C7/00 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 会稽山绍兴酒股份有限公司 |
| 申请人地址 | 浙江省绍兴市柯桥区湖塘街道杨绍路2579号 |
专利法律状态
2019-06-25
授权
状态信息
授权
摘要

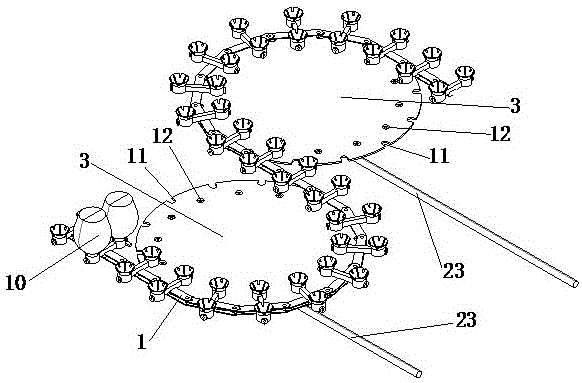

本实用新型公开了一种灌装流水线陶制酒瓶清洗装置,它包括在水平面上输送的传动链,还包括由驱动装置驱动的转盘,所述转盘背部设置有喷洗装置,转盘外沿均匀开设有与所述传动链的轴销配合连接的卡口,转盘上开设有与所述卡口数量相同的开口,所述传动链上匀设有固定板,所述固定板上连接有上下贯通的置瓶装置,所述置瓶装置与转盘上的开口对应配合,所述喷洗装置包括固定于转盘背部的连接管、与连接管转动连接的进水管、数根进水端与连接管连接的喷管,所述喷管的出水端分设于所述开口内。本实用新型提供了一种方便陶制酒瓶输送和清洗,输送清洗效率高,输送稳定性好的灌装流水线陶制酒瓶清洗装置。
