授权公布号:CN218721326U
照明灯
有效
申请
2022-11-10
申请公布
1970-01-01
授权
2023-03-24
预估到期
2032-11-10
| 申请号 | CN202223003219.6 |
| 申请日 | 2022-11-10 |
| 授权公布号 | CN218721326U |
| 授权公告日 | 2023-03-24 |
| 分类号 | F21V29/67;F21V29/83;F21Y115/10N |
| 分类 | 照明; |
| 申请人名称 | 生迪光电科技股份有限公司 |
| 申请人地址 | 浙江省嘉兴市桐乡市乌镇镇民合经济园区 |
专利法律状态
2023-03-24
授权
状态信息
授权
摘要

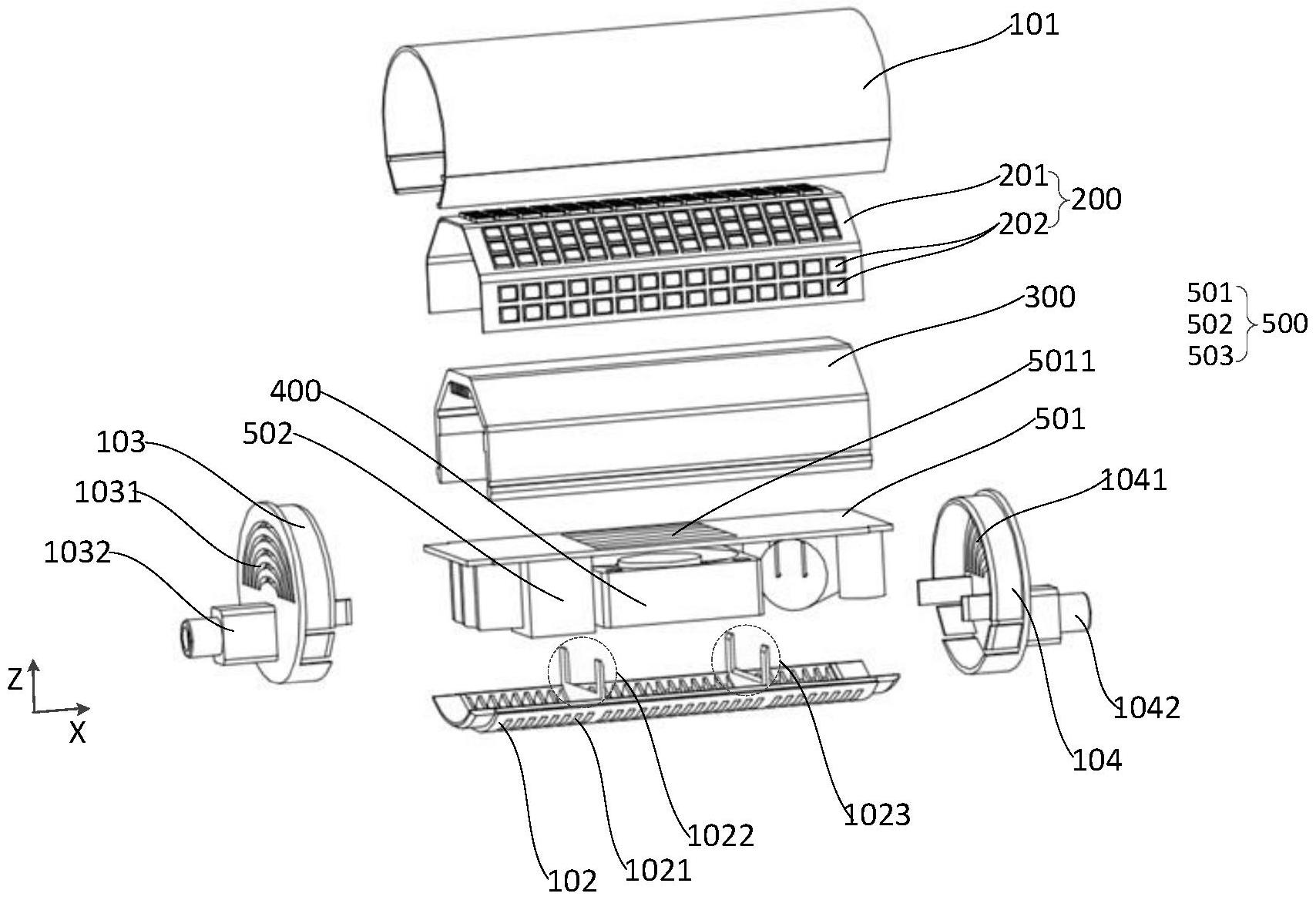

本申请提供一种照明灯,涉及照明技术领域,用于解决照明灯散热效率低,无法满足大功率照明灯散热需求的技术问题,该照明灯包括灯罩、及设置在灯罩内的光源组件、驱动组件、支撑组件和散热组件;灯罩上设有进风口和出风口,光源组件设在支撑组件的外周壁,支撑组件的内周壁围设出容纳腔室,容纳腔室与进风口和出风口均连通,形成散热风道;散热组件和驱动组件设在散热风道中,驱动组件上设有散热口,散热口在第一方向上与出风口相对且间隔,散热组件位于散热口与出风口之间,散热组件用于加快散热风道内气体流通。通过支撑组件与光源组件的大面积接触,分散热源;并通过散热组件及时快速地将换热后的气流输送至外界,提高照明灯的整体散热效率。
