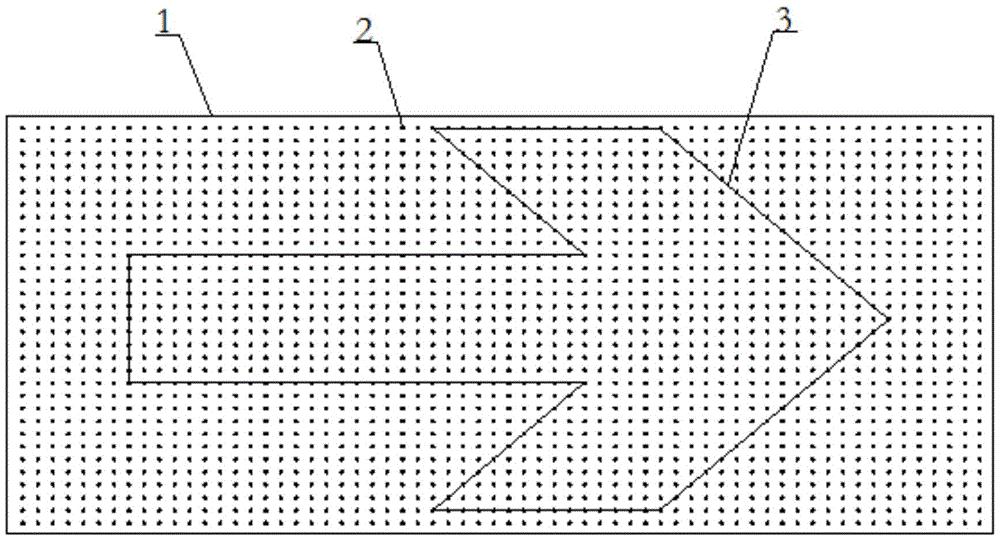

本实用新型公开了一种LED点阵式字符显示屏，包括支撑框架、印刷电路板和防护网，其中在所述印刷电路板上呈阵列形式焊接有64列、32行的点光源，竖直方向上相邻两个点光源之间的距离为Y，水平方向上相邻两个点光源之间的距离为X，其中Y/X＝tan40°，所述点光源位于防护网上的网孔内；首先选用LED点阵屏，可以提高指示箭头单个光源点的照射强度，这样即使有强光照射到指示箭头上，仍然不会完全覆盖掉指示箭头的亮度，确保了指示箭头在强光下任然体现出指示箭头的亮度，同时由于Y/X＝tan40°，从而满足了箭头前端80°的设计要求，最后将印刷电路板上的点光源设计成64行、32列，其目的是为了满足指示箭头上，各部分中相关尺寸的比例要求。
