授权公布号:CN220168183U
平整机组多油废水液下排污泵排气装置
有效
申请
2023-05-31
申请公布
1970-01-01
授权
2023-12-12
预估到期
2033-05-31
| 申请号 | CN202321360641.9 |
| 申请日 | 2023-05-31 |
| 授权公布号 | CN220168183U |
| 授权公告日 | 2023-12-12 |
| 分类号 | F04D13/08;F04D15/00;F04D29/00;F04D29/42 |
| 分类 | 液体变容式机械;液体泵或弹性流体泵; |
| 申请人名称 | 广西柳州钢铁集团有限公司 |
| 申请人地址 | 广西壮族自治区柳州市北雀路117号 |
专利法律状态
2023-12-12
授权
状态信息
授权
摘要

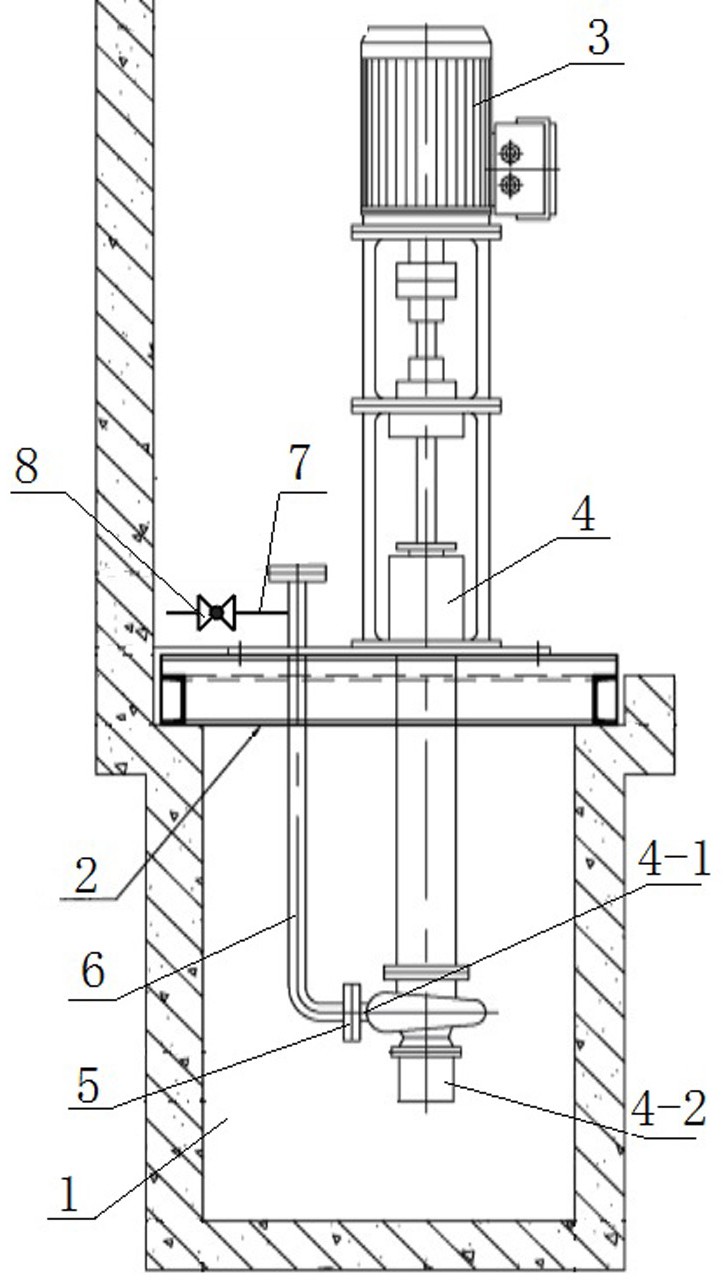

本实用新型公开了一种平整机组多油废水液下排污泵排气装置,涉及钢铁制造设备技术领域,包括有驱动电机带动的竖立设置的液下排污泵,所述液下排污泵上端在小车地坑的盖板之上,下端位于小车地坑的盖板之下,所述液下排污泵下部的出水口通过出水口法兰连接有出水管,所述出水管伸出小车地坑的盖板之上,所述出水管于小车地坑的盖板之上的位置连接一直接头,所述直接头的另一端设有排气球阀。本实用新型与现有技术相比,可以解决现有平整机组废水液下排污泵吸入的空气较难排出,导致抽水不顺畅的问题。
