授权公布号:CN220204648U
一种带有环形凹槽的密封圈及杯盖、杯子
有效
申请
2023-07-25
申请公布
1970-01-01
授权
2023-12-19
预估到期
2033-07-25
| 申请号 | CN202321955824.5 |
| 申请日 | 2023-07-25 |
| 授权公布号 | CN220204648U |
| 授权公告日 | 2023-12-19 |
| 分类号 | F16J15/06;A47G19/22 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 安徽省富光实业股份有限公司 |
| 申请人地址 | 安徽省合肥市肥西县三河镇北街169号 |
专利法律状态
2023-12-19
授权
状态信息
授权
摘要

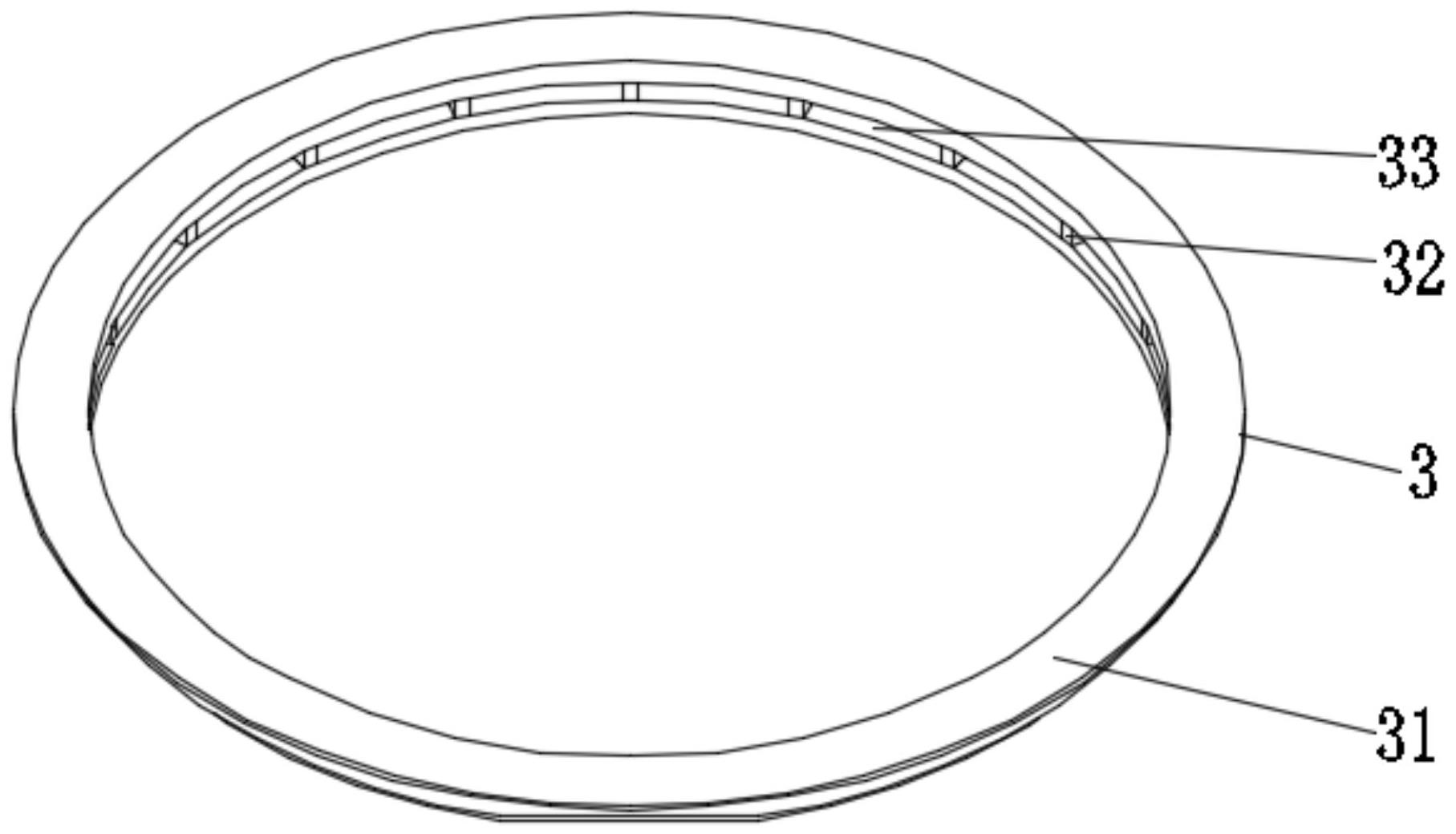

本实用新型适用于密封圈技术领域,提供了一种带有环形凹槽的密封圈,包括密封圈,所述密封圈包括安装面;环形凹槽,开设在所述密封圈的内壁上,与所述安装面相平行;分布筋,均匀垂直设置在所述环形凹槽中。本实用新型还提供了一种杯盖,包括盖体,还包括上述带有环形凹槽的密封圈。本实用新型实施例还提供了一种杯子,包括杯体,还包括上述杯盖,所述杯盖与杯体相连接。本实用新型将垂直向下的凹槽结构改进为环形凹槽,开设在密封圈的内壁上,环形凹槽在使用过程中不易存储高温水蒸气,环形凹槽中设有分布筋,可以均匀的承担挤压力,起到支撑的作用,降低密封圈整体受到的挤压变形和热胀冷缩引起的温度变形,确保密封圈的密封可靠性。
