授权公布号:CN220393543U
一种用于玻璃杯半成品预热的双层圆炉
有效
申请
2023-06-27
申请公布
1970-01-01
授权
2024-01-26
预估到期
2033-06-27
| 申请号 | CN202321650737.9 |
| 申请日 | 2023-06-27 |
| 授权公布号 | CN220393543U |
| 授权公告日 | 2024-01-26 |
| 分类号 | C03B23/043;C03B23/13 |
| 分类 | 玻璃;矿棉或渣棉; |
| 申请人名称 | 安徽省富光实业股份有限公司 |
| 申请人地址 | 安徽省合肥市肥西县三河镇北街169号 |
专利法律状态
2024-01-26
授权
状态信息
授权
摘要

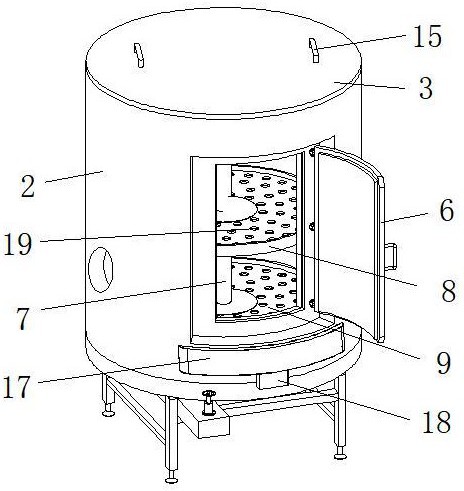

本实用新型公开了一种用于玻璃杯半成品预热的双层圆炉,包括安装在支架上的炉体,炉体顶部设有炉盖,炉体内设有加热炉盘、电炉丝,炉体外壁上设有炉门,炉体中部转动安装有转轴,转轴上间隔设有上转盘、下转盘,支架上安装有驱动电机,驱动电机与转轴伸出端相联接;炉体外壁还设有电控箱、传热管,电控箱与驱动电机电连接;传热管与炉体内腔联通,传热管向上弯曲末端设有预热板。本实用新型双层转盘分别用来放置内胆和胆壳,杜绝误拿,降低产品损伤率;传热管,对玻璃半成品进行预热,也可以作为降温平台,降低产品损伤及爆裂现象;在炉门打开时,风机开启,导风罩在炉体外壁形成风幕,确保炉内高温热气流不朝向操作人员涌来,改善操作环境。
