授权公布号:CN214107674U
一种粘接操作台
有效
申请
2020-07-16
申请公布
1970-01-01
授权
2021-09-03
预估到期
2030-07-16
| 申请号 | CN202021404834.6 |
| 申请日 | 2020-07-16 |
| 授权公布号 | CN214107674U |
| 授权公告日 | 2021-09-03 |
| 分类号 | B05C5/02;B05C11/02;B05C13/00;F16B11/00 |
| 分类 | 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕; |
| 申请人名称 | 四川省川建管道有限公司 |
| 申请人地址 | 四川省成都市崇州市元通镇禹五村16组 |
专利法律状态
2021-09-03
授权
状态信息
授权
摘要

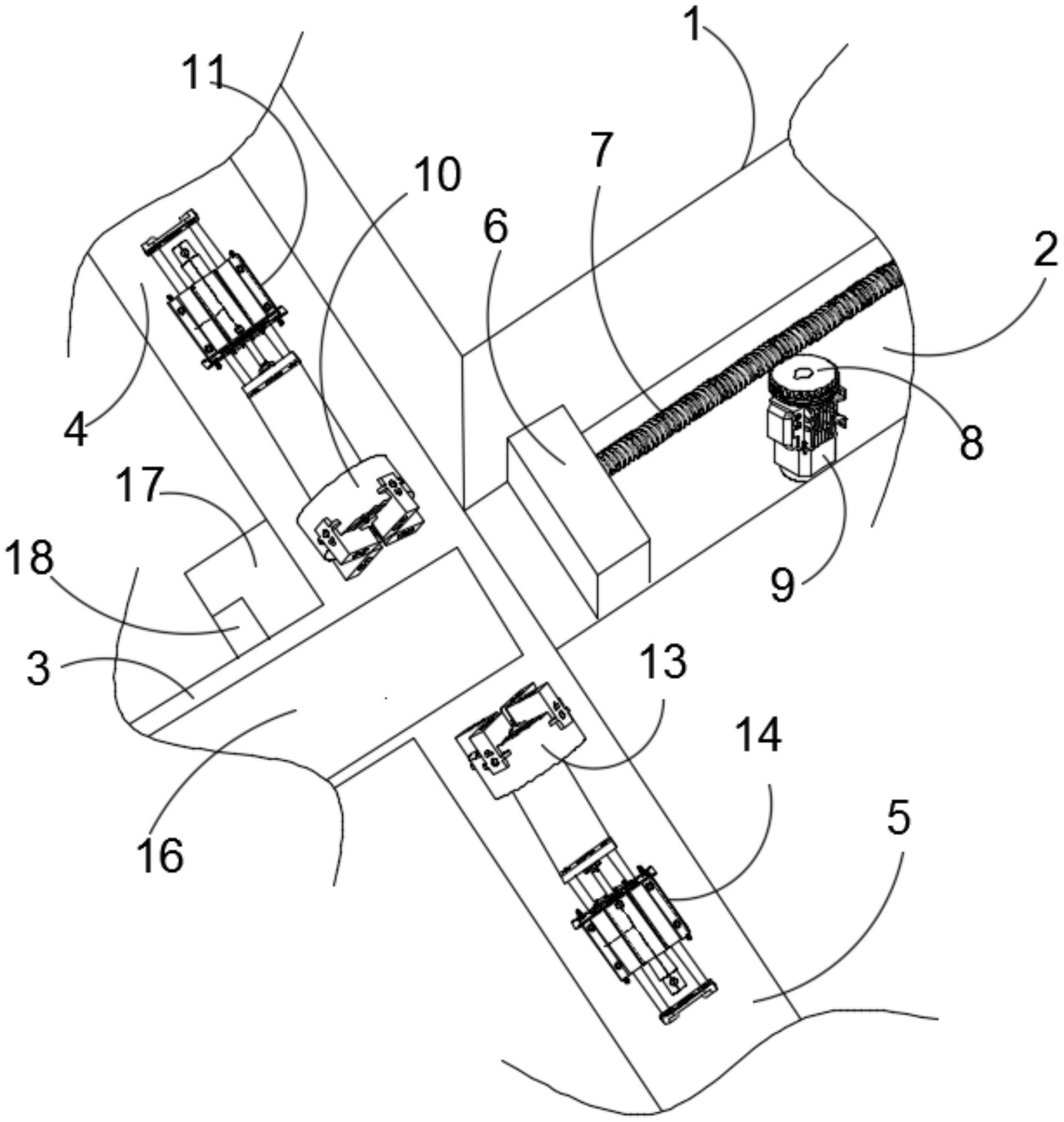

本实用新型提供一种粘接操作台,包括操作台,所述操作台上设置有前通道、后通道、左通道和右通道,所述前通道安装有涂抹刷、蜗杆、蜗轮和驱动电机,所述驱动电机与所述蜗轮同轴连接,所述蜗轮与所述蜗杆啮合连接,所述蜗杆与所述涂抹刷固定连接;所述左通道安装有一号夹具、一号带导轨气缸和一号驱动气缸;所述右通道安装有二号夹具、二号带导轨气缸和二号驱动气缸;所述后通道安装有输送带;所述十字通道的中心位置的上方设置有喷胶装置。本实用新型解决了目前人工手动粘接操作过程中容易出现失误,胶粘剂容易涂抹不均,挤压时,手需要长时间保持不动,粘接错误后,需要将胶粘剂清洗,才能重新进行粘接,工作效率低,耗费较多人力资源的问题。
