一种应用HPLC通信子网络的低压配电台区通信网络

授权公布号：CN210899170U

有效

申请

2020-01-23

申请公布

1970-01-01

授权

2020-06-30

预估到期

2030-01-23

申请号	CN202020146641.9
申请日	2020-01-23
授权公布号	CN210899170U
授权公告日	2020-06-30
分类号	H04B3/54
分类	电通信技术;
申请人名称	北京人民电器厂有限公司
申请人地址	北京市大兴区工业开发区金苑路29号

专利法律状态

2020-06-30 授权

状态信息

授权

摘要

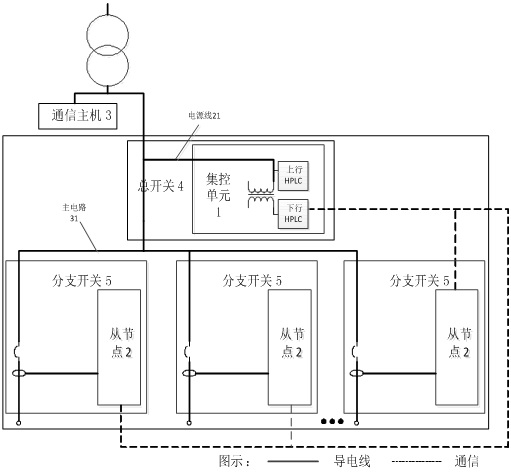

本申请提供了一种应用HPLC通信子网络的低压配电台区通信网络，包括集控单元（1）、从节点（2）、通信主机（3）。集控单元（1）接收多个从节点（2）的信息，通过缓冲处理后，传递给通信主机（3），集控单元（1）与多个从节点（2）构成一个通信子网络，通信方式采用HPLC。从节点（2）接收来自集控单元（1）的设置信息、控制信息，并传递给总开关（4）和/或分支开关（5）；集控单元（1）上行信道与下行信道物理隔离，集控单元（1）具有中继功能，还可以向从节点（2）提供电源，HPLC通信子网络还作为集控单元（1）向从节点（2）供电的网络。
