授权公布号:CN207699318U
多段式正渗透浓缩装置
有效
申请
2017-12-01
申请公布
1970-01-01
授权
2018-08-07
预估到期
2027-12-01
申请号 CN201721647398.3
申请日 2017-12-01
授权公布号 CN207699318U
授权公告日 2018-08-07
分类号 C02F9/02;B01D61/00
分类 水、废水、污水或污泥的处理;
申请人名称 山东省盐业集团有限公司
申请人地址 山东省济南市文化东路59号

专利法律状态

2018-08-07 授权
状态信息
授权

摘要

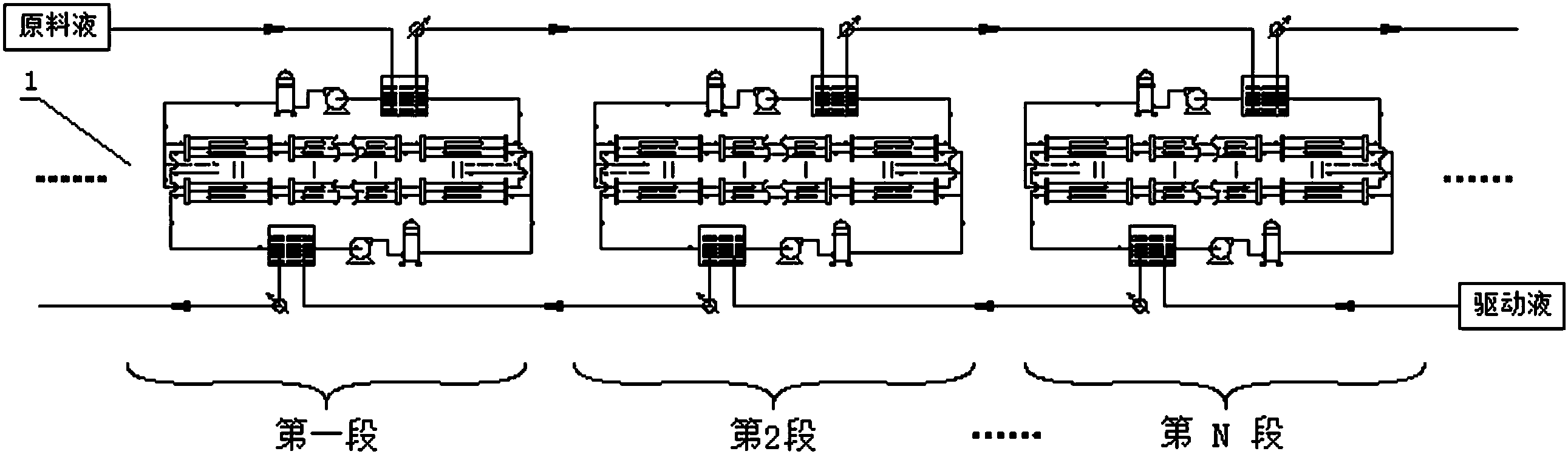

本实用新型提供一种多段式正渗透浓缩装置,属于海水浓缩制盐技术领域,该装置由N段正渗透单元串联构成多段正渗透浓缩装置,N取大于1的自然数;正渗透单元包括原料液储存器和原料液泵送管路、驱动液储存器和驱动液泵送管路,段前承接原料液进入管路连接所在正渗透单元上游段正渗透单元的段后承接原料液排出管路;段后承接原料液排出管路连接所在正渗透单元下游段正渗透单元的段前承接原料液进入管路;每个正渗透单元的段内正渗透膜组的原料液经程和驱动液经程之间形成膜间错流,进行膜间物质交换;正渗透单元以单元段为单位上下游串接构成段内循环浓缩的多段式正渗透浓缩装置。本装置可大幅提高劳动生产率,降低土地占用面积。
