授权公布号:CN215244539U
一种清障车用的低位拖车装置
有效
申请
2021-08-06
申请公布
1970-01-01
授权
2021-12-21
预估到期
2031-08-06
| 申请号 | CN202121834047.X |
| 申请日 | 2021-08-06 |
| 授权公布号 | CN215244539U |
| 授权公告日 | 2021-12-21 |
| 分类号 | B60P3/12 |
| 分类 | 一般车辆; |
| 申请人名称 | 广东粤海汽车有限公司 |
| 申请人地址 | 广东省佛山市南海区九江镇物流产业园 |
专利法律状态
2021-12-21
授权
状态信息
授权
摘要

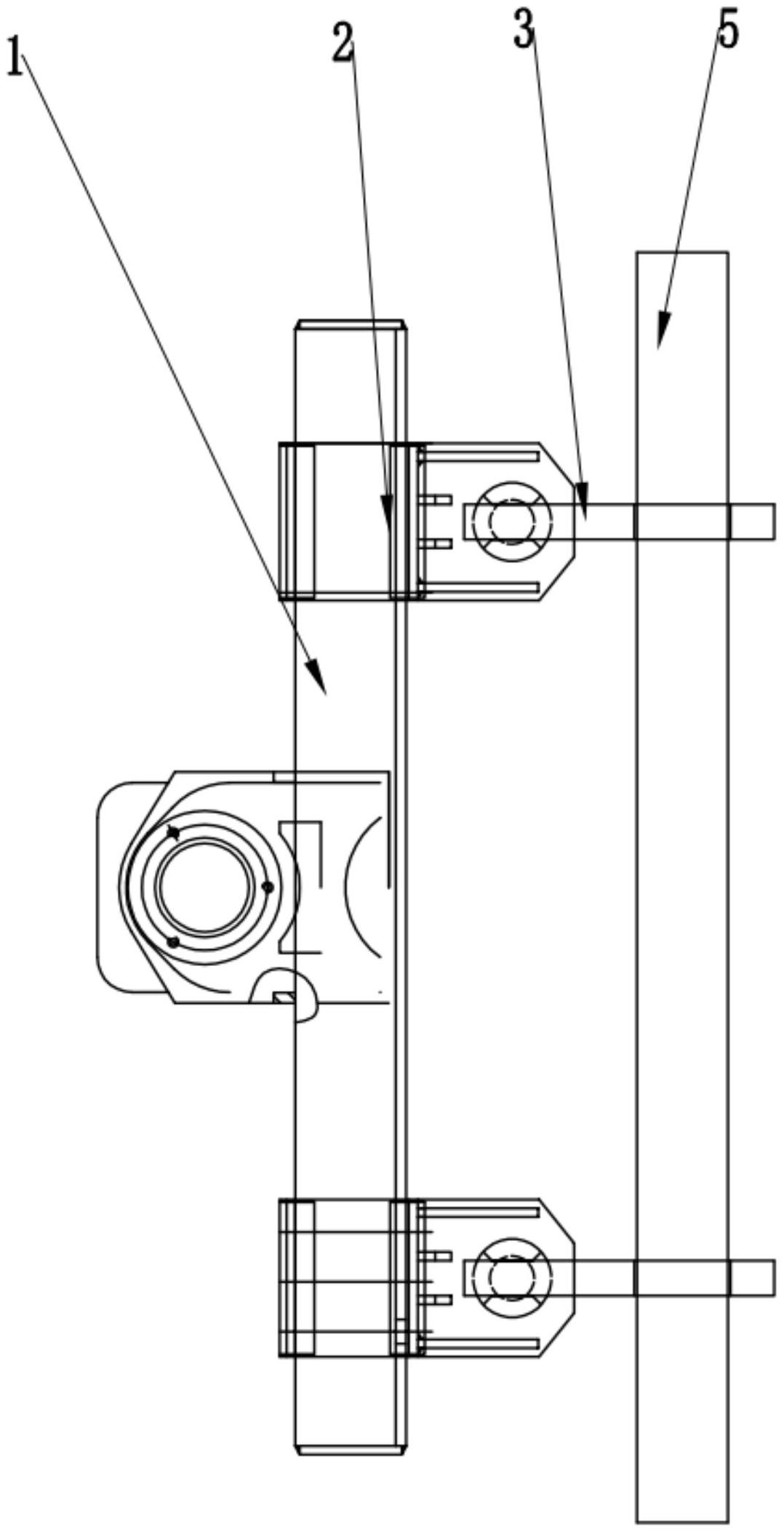

一种清障车用的低位拖车装置包括,十字臂、托叉座与低位托叉,托叉座安装于十字臂,低位托叉安装于托叉座;低位托叉包括依次连接的安装部、连接部以及扣挂部,安装部安装于托叉座内,安装部的端部露出于托叉座;连接部的一端部与安装部的其一端部连接,连接部的另一端部连接扣挂部,扣挂部设有槽口向上的凹槽,凹槽的槽口水平高度等于或低于连接部的顶部水平高度。托叉座与低位托叉安装于十字臂上,十字臂为可以上下平移的组件,遇到底盘交底的车辆,将十字臂的水平高度降低,随后将托叉座安装于十字臂上,低位托叉的扣挂部中设置有凹槽,凹槽可以扣住车辆的车桥,在低位托叉扣住车桥后,将安装部安装于托叉座上,完成待救援车辆的拖牵前的安装。
