超高压、大容量变压器用金属波纹膨胀储油柜

授权公布号：CN203521116U

失效

申请

2013-07-18

申请公布

1970-01-01

授权

2014-04-02

预估到期

2023-07-18

申请号	CN201320426609.6
申请日	2013-07-18
授权公布号	CN203521116U
授权公告日	2014-04-02
分类号	H01F27/14
分类	基本电气元件;
申请人名称	沈阳海为电力设备有限公司
申请人地址	辽宁省沈阳市浑南新区世纪路35号

专利法律状态

2023-08-04 专利权的终止

状态信息

专利权有效期届满；IPC(主分类):H01F 27/14；专利号:ZL2013204266096；申请日:20130718；授权公告日:20140402；终止日期:

2014-04-02 授权

状态信息

授权

摘要

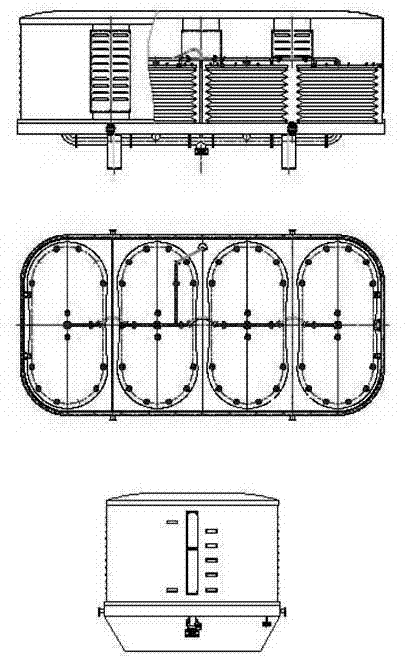

一种适用于500kV及以上超高压、大容量变压器用金属波纹膨胀储油柜，应用在电力系统中，为500kV及以上电力设备配置使用。其技术特点是：它主要包括一柜罩和置于该柜罩内的多个哑铃状波纹芯体构成，哑铃状波纹芯体内腔全部充满绝缘油为内油式结构，上部设有排气管路，用于排出内部的气体，下部设有输油管路与变压器油箱联通，形成了全密封的油路系统。运行时，当变压器油温升高或降低时，哑铃状波纹芯体垂直同步膨胀或收缩，以此为变压器油体积变化补偿。
