风电叶片高湿度下用FBG高应变传递率粘贴布设方法

授权公布号：CN114279354B

有效

申请

2022-01-05

申请公布

2022-04-05

授权

2024-03-12

预估到期

2042-01-05

申请号	CN202210005205.3
申请日	2022-01-05
申请公布号	CN114279354A
申请公布日	2022-04-05
授权公布号	CN114279354B
授权公告日	2024-03-12
分类号	G01B11/16;F16B11/00;F03D80/00
分类	测量；测试;
申请人名称	株洲时代新材料科技股份有限公司
申请人地址	湖南省株洲市天元区海天路18号

专利法律状态

2024-03-12 授权

状态信息

授权

2022-04-22 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):G01B11/16；申请日:20220105

2022-04-05 公布

状态信息

公布

摘要

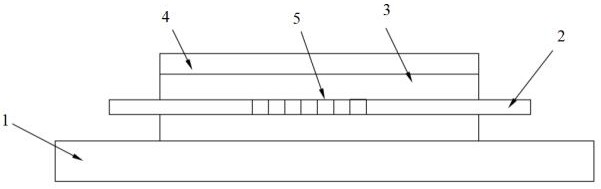

本发明提出了一种风电叶片高湿度下用FBG高应变传递率快速粘贴布设方法，包括：S1.表贴式FBG传感器结构：在基体上依次粘贴光纤、胶体和玻璃纤维预浸料，所述光纤中间为栅区；S2.粘贴方法：1）、模具的选择：选自一形模具、S形模具以及W形模具中的至少一种；2）、胶黏剂的选择：选自502胶、5210胶、353ND胶、乐泰环氧树脂胶中的至少一种；3）、粘贴参数的选择：粘贴宽度为11‑13mm，粘贴长度为80‑120mm；4）、粘贴方法为使用工具对传感器进行特定粘贴参数的粘贴。本发明使用模具对传感器进行粘贴，粘贴过程中使用乐泰环氧树脂胶并用玻璃纤维预浸料进行特定参数的覆盖粘贴保护。
