授权公布号:CN109892880B
一种用于抽屉与滑轨的简便拆装结构
有效
申请
2019-03-22
申请公布
2019-06-18
授权
2024-03-15
预估到期
2039-03-22
| 申请号 | CN201910223597.9 |
| 申请日 | 2019-03-22 |
| 申请公布号 | CN109892880A |
| 申请公布日 | 2019-06-18 |
| 授权公布号 | CN109892880B |
| 授权公告日 | 2024-03-15 |
| 分类号 | A47B88/407;A47B88/40;A47B88/90 |
| 分类 | 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器; |
| 申请人名称 | 广东东泰五金精密制造有限公司 |
| 申请人地址 | 广东省佛山市顺德区勒流镇勒流港工业路 |
专利法律状态
2024-03-15
授权
状态信息
授权
2019-06-18
公布
状态信息
公布
摘要

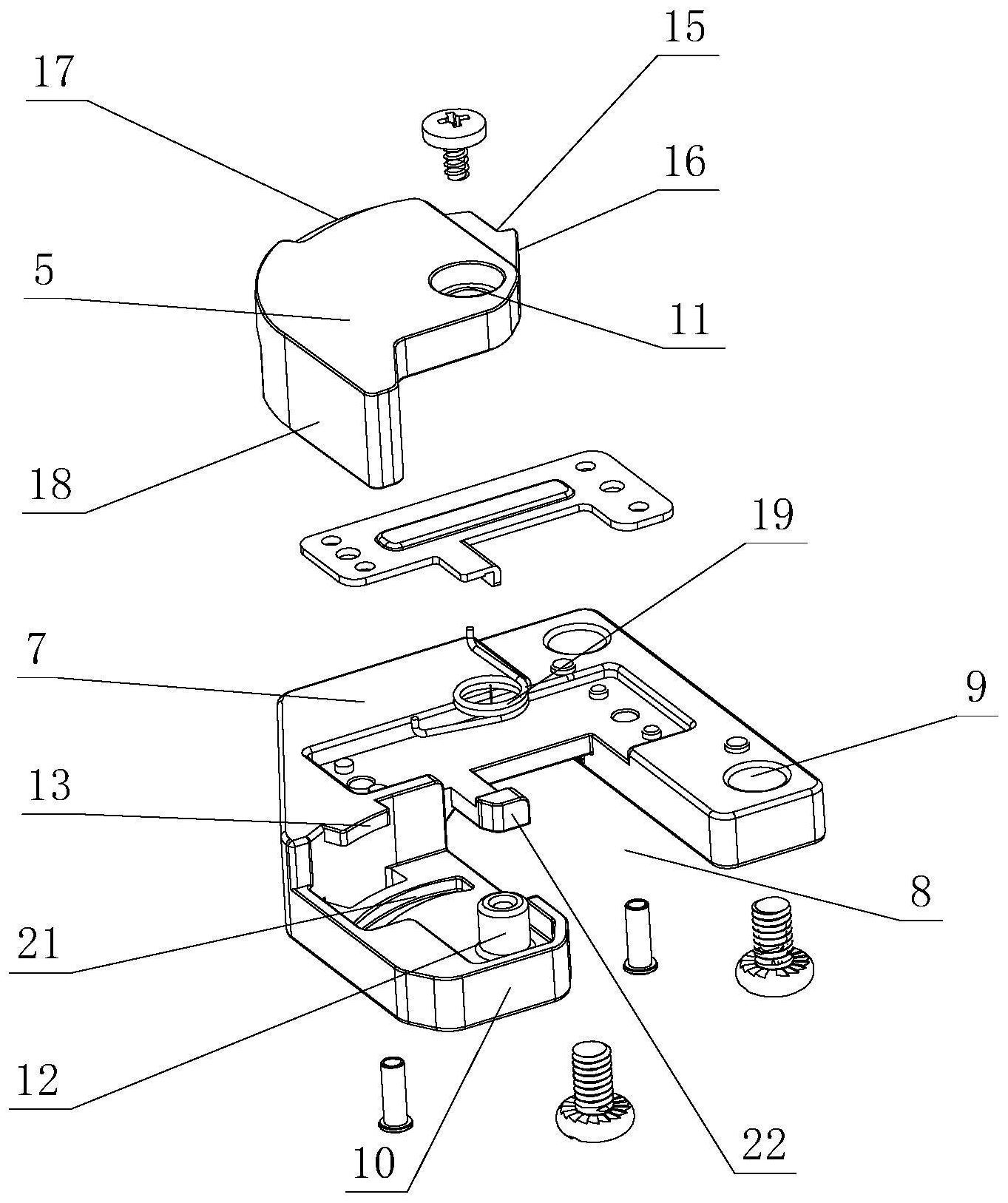

一种用于抽屉与滑轨的简便拆装结构,包括抽屉组件和滑轨组件,其特征在于:抽屉组件至少包括侧板,滑轨组件至少包括动滑轨;其中,侧板上设置有装配槽,装配槽下方设置有依靠部,依靠部前端设置有简便拆装装置,简便拆装装置至少包括摆动件,动滑轨前端设置有前连接部;所述的动滑轨依靠在依靠部上、且通过前连接部与摆动件定位连接。本发明通过上述结构的改良,具有结构简单合理,制作成本低,拆装快捷,定位稳准,整体体积小,各构件间连接紧凑、使用寿命长且安全可靠等特点,实用性强。
