授权公布号:CN109519069B
一种家具滑动门的拨动装置弹性自寻位结构
有效
申请
2018-12-07
申请公布
2019-03-26
授权
2024-03-15
预估到期
2038-12-07
| 申请号 | CN201811496662.7 |
| 申请日 | 2018-12-07 |
| 申请公布号 | CN109519069A |
| 申请公布日 | 2019-03-26 |
| 授权公布号 | CN109519069B |
| 授权公告日 | 2024-03-15 |
| 分类号 | E05F5/02 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 广东东泰五金精密制造有限公司 |
| 申请人地址 | 广东省佛山市顺德区勒流镇勒流港工业路 |
专利法律状态
2024-03-15
授权
状态信息
授权
2019-03-26
公布
状态信息
公布
摘要

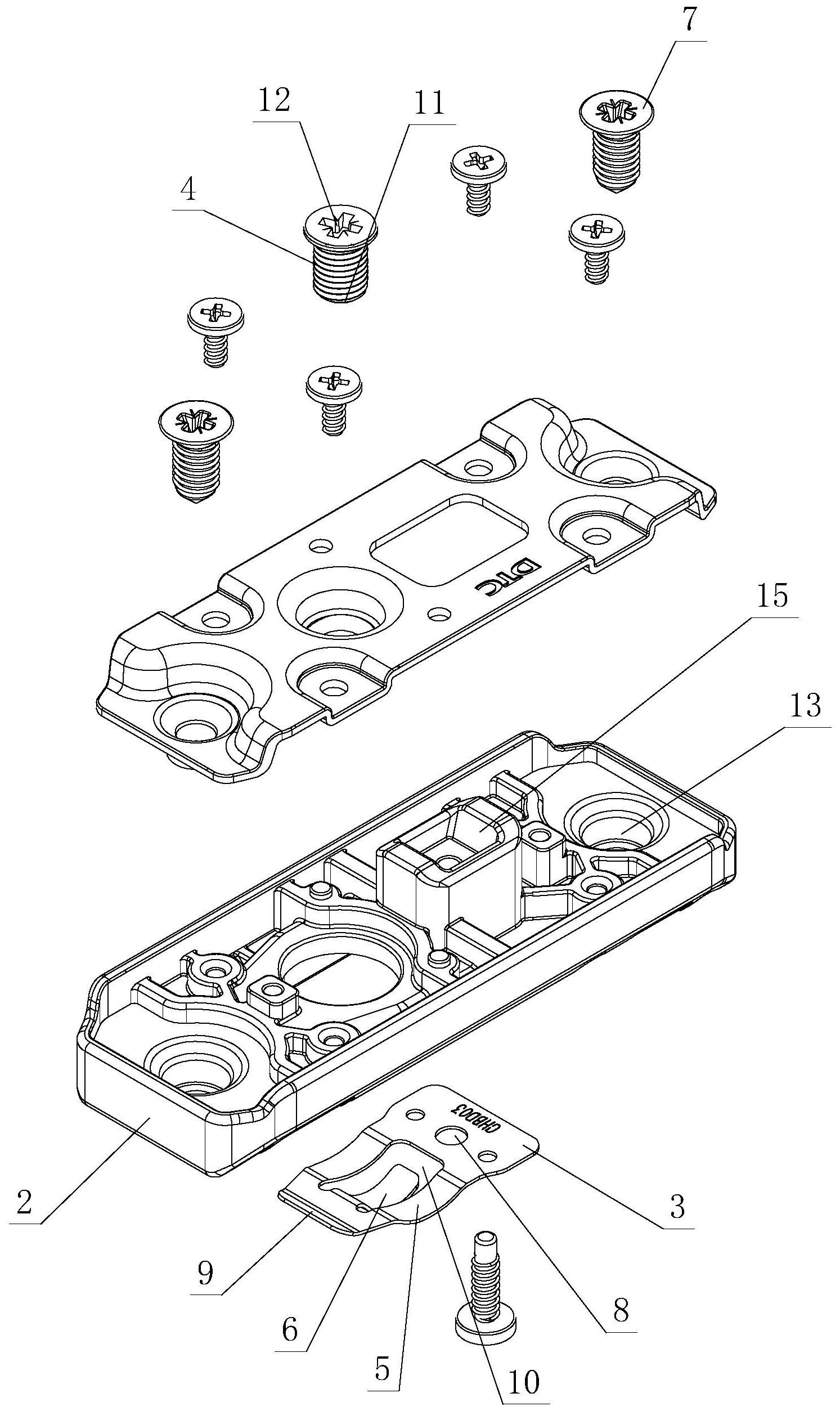

一种家具滑动门的拨动装置弹性自寻位结构,包括设置在固定槽件内的拨动装置,拨动装置至少包括固定元件,固定元件上设置有弹性件,弹性件一端固定设置在固定元件上,另一端悬挂在固定元件上、且与固定元件之间设置有弹性调节件,弹性件上还设置有弹片部和弹臂部;固定元件滑入式装配在固定槽件内,并通过弹片部、弹臂部和弹性调节件的配合弹性可调节式作用在固定槽件内顶部或侧部,以实现拨动装置弹性可调节滑入式自寻位设置在固定槽件内;固定元件上还设置有固定件,该固定件至少在拨动装置自寻位后固定作用在固定槽件内,以锁定拨动装置相对固定槽件的自寻位位置。本发明通过上述结构的改良,实用性强。
