授权公布号：CN206774386U

电子式电流互感器

有效

申请

2017-05-04

申请公布

1970-01-01

授权

2017-12-19

预估到期

2027-05-04

申请号	CN201720484582.4
申请日	2017-05-04
授权公布号	CN206774386U
授权公告日	2017-12-19
分类号	H01F38/30;H01F38/32;H01F27/40
分类	基本电气元件;
申请人名称	大连第二互感器集团有限公司
申请人地址	辽宁省大连市普兰店区太平工业园唐房街1组164号

专利法律状态

2017-12-19 授权

状态信息

授权

摘要

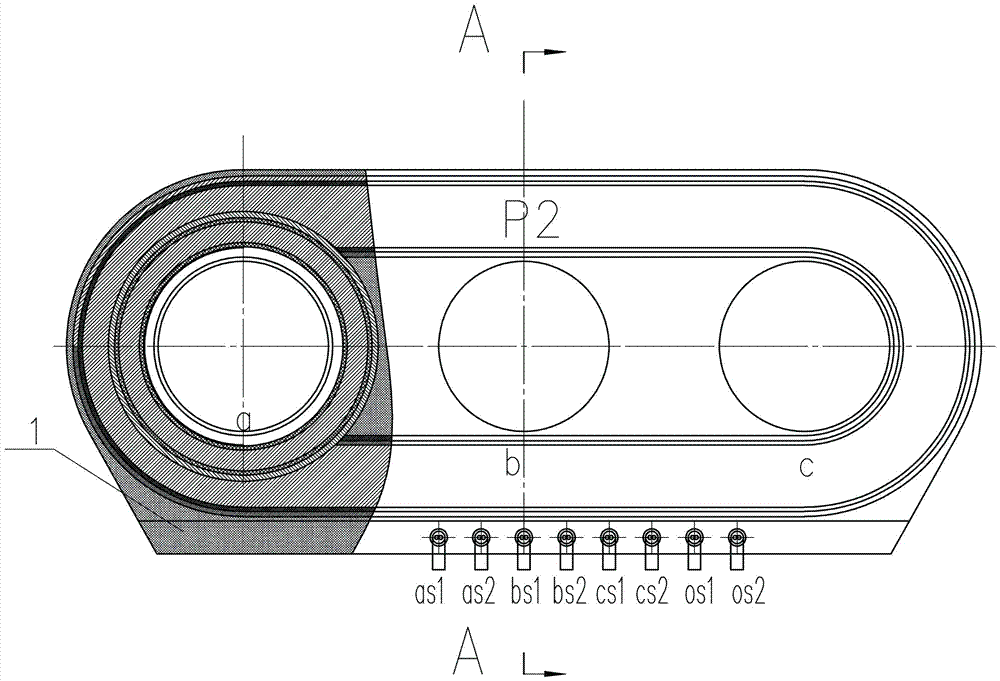

电子式电流互感器，包括绝缘壳体。绝缘壳体内设置A相测量绕组铁芯、B相测量绕组铁芯、C相测量绕组铁芯和零序绕组铁芯。A相测量绕组铁芯外侧依次设置有A相内绝缘层和A相测量绕组。A相测量绕组的两个出线端之间连接电阻R1。B相和C相相同。零序绕组铁芯3外侧依次设置有零序绕组内绝缘层4和零序绕组5。零序绕组5的两个出线端之间连接电阻R4。本互感器精度高。安装简便，运行安全可靠。
