授权公布号:CN219357969U
一种可转位刀片及外径车刀
有效
申请
2023-03-24
申请公布
1970-01-01
授权
2023-07-18
预估到期
2033-03-24
| 申请号 | CN202320604999.5 |
| 申请日 | 2023-03-24 |
| 授权公布号 | CN219357969U |
| 授权公告日 | 2023-07-18 |
| 分类号 | B23B27/16;B23B27/10 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 富耐克超硬材料股份有限公司 |
| 申请人地址 | 河南省郑州市高新技术开发区梧桐西街9号 |
专利法律状态
2023-07-18
授权
状态信息
授权
摘要

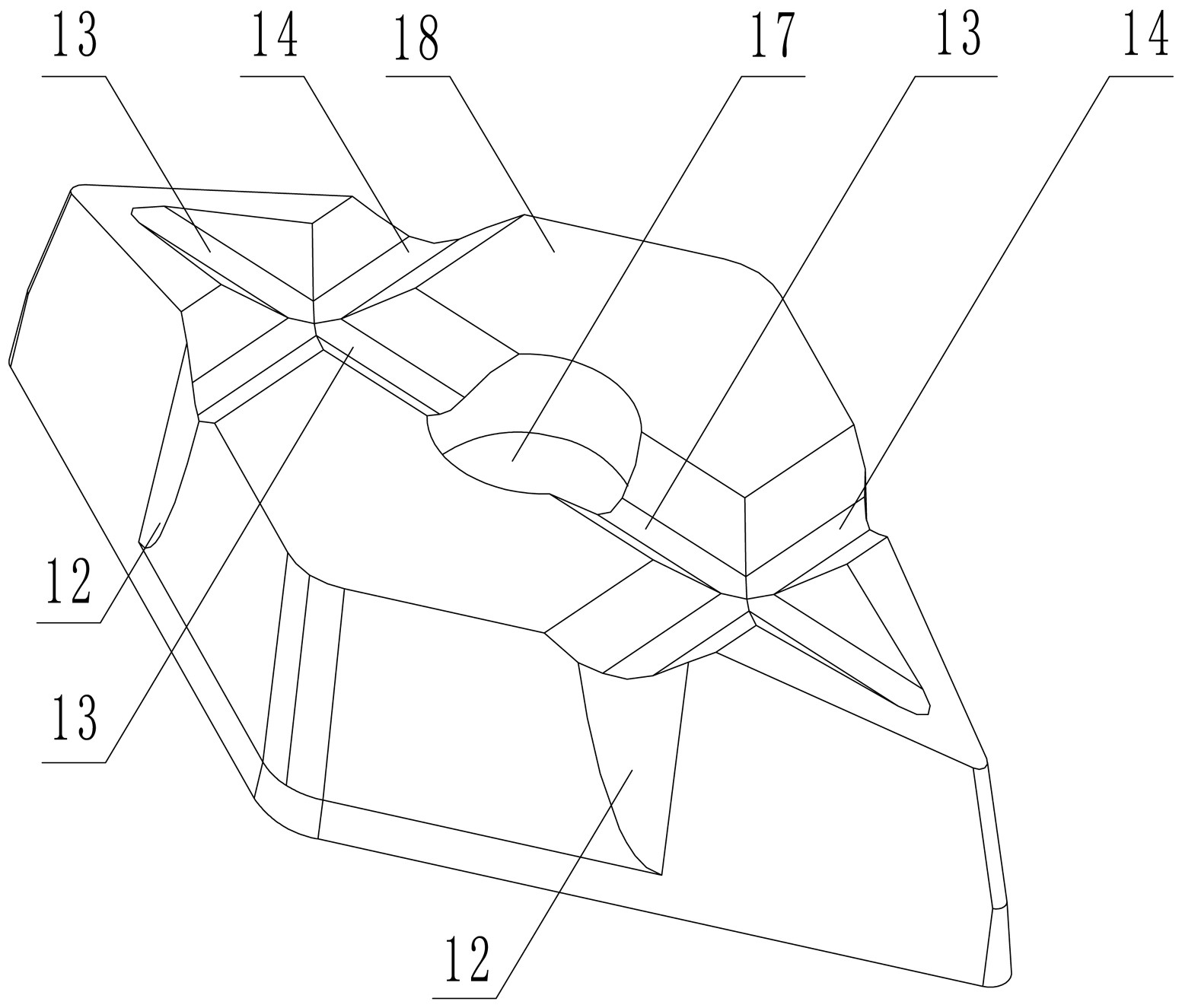

本实用新型提供一种可转位刀片,包括刀片基体,所述刀片基体底部开设有纵向定位槽和一对横向定位槽,所述纵向定位槽沿所述刀片基体的一条轴线设置,一对所述横向定位槽以所述刀片基体的另一条轴线为对称轴对称分布在所述纵向定位槽的两侧。该可转位刀片可以分别利用纵向定位槽和两条横向定位槽进行限位,从而避免了加工过程中刀片发生位移、震动或松动现象,降低了刀片崩刃频率。本实用新型提供一种外径车刀,该外径车刀通过利用横向固定凸台、纵向固定凸台、刀尖卡槽和螺钉将可转位刀片安装在刀片安装槽上,提高了可转位刀片的装夹稳定性,且还能确保冷却液可以沿前刀面冷却喷口和后刀面冷却喷口流向刀片刀尖位置,提高了冷却效率。
