授权公布号:CN218001563U
一种直接式燃煤热风炉
有效
申请
2022-08-16
申请公布
1970-01-01
授权
2022-12-09
预估到期
2032-08-16
| 申请号 | CN202222162094.5 |
| 申请日 | 2022-08-16 |
| 授权公布号 | CN218001563U |
| 授权公告日 | 2022-12-09 |
| 分类号 | F23L15/00;F23J15/06;F23J15/02 |
| 分类 | 燃烧设备;燃烧方法; |
| 申请人名称 | 杭州钱江干燥设备有限公司 |
| 申请人地址 | 浙江省杭州市西湖区高技街32号371室 |
专利法律状态
2022-12-09
授权
状态信息
授权
摘要

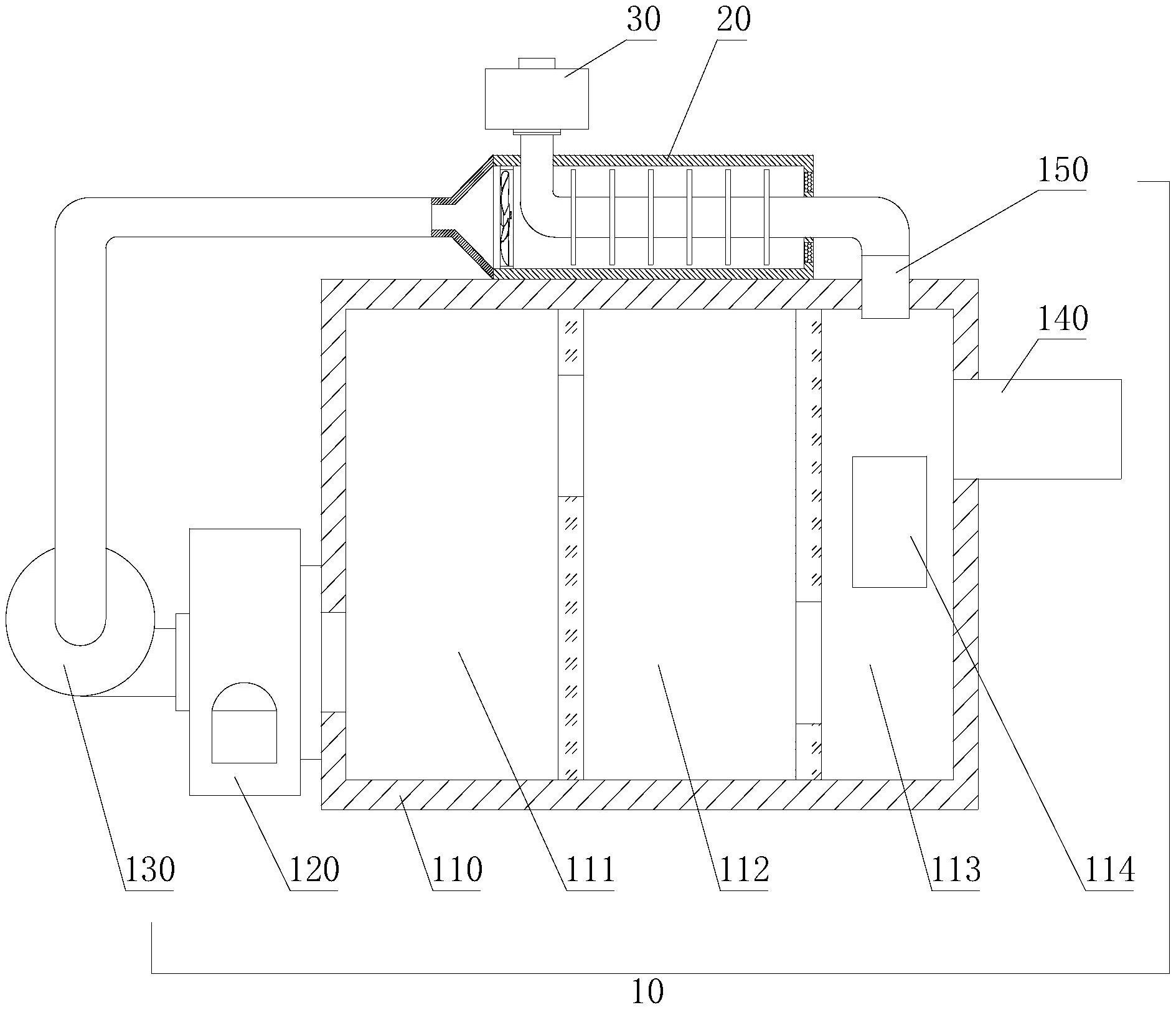

本申请提供了一种直接式燃煤热风炉,属于燃煤热风炉技术领域。该直接式燃煤热风炉包括热风炉主体部分和热量收集循环机构。所述热风炉主体部分包括炉体、原煤燃烧器、燃烧风机、热风排风管和排烟管,所述原煤燃烧器安装于所述炉体一侧,且所述原煤燃烧器出风口与所述炉体进风口相连通,所述燃烧风机安装于所述原煤燃烧器一侧,且所述燃烧风机出风口与所述原煤燃烧器进风口相连通。箱体内部被预热的空气通过连接管进入燃烧风机再被输送至原煤燃烧器内部被加热,箱体内部处于负压状态时,外界的空气则可以从进气口补入箱体内部。由于输入原煤燃烧器内部的气体已经被预热,空气被再次加热时,可有效降低原煤燃烧器的能耗使用。
