授权公布号:CN217554445U
一种六角瓦楞包装盒
有效
申请
2022-05-25
申请公布
1970-01-01
授权
2022-10-11
预估到期
2032-05-25
| 申请号 | CN202221269385.8 |
| 申请日 | 2022-05-25 |
| 授权公布号 | CN217554445U |
| 授权公告日 | 2022-10-11 |
| 分类号 | B65D5/10;B65D5/42 |
| 分类 | 输送;包装;贮存;搬运薄的或细丝状材料; |
| 申请人名称 | 良品铺子股份有限公司 |
| 申请人地址 | 湖北省武汉市东西湖区走马岭革新大道8号 |
专利法律状态
2022-10-11
授权
状态信息
授权
摘要

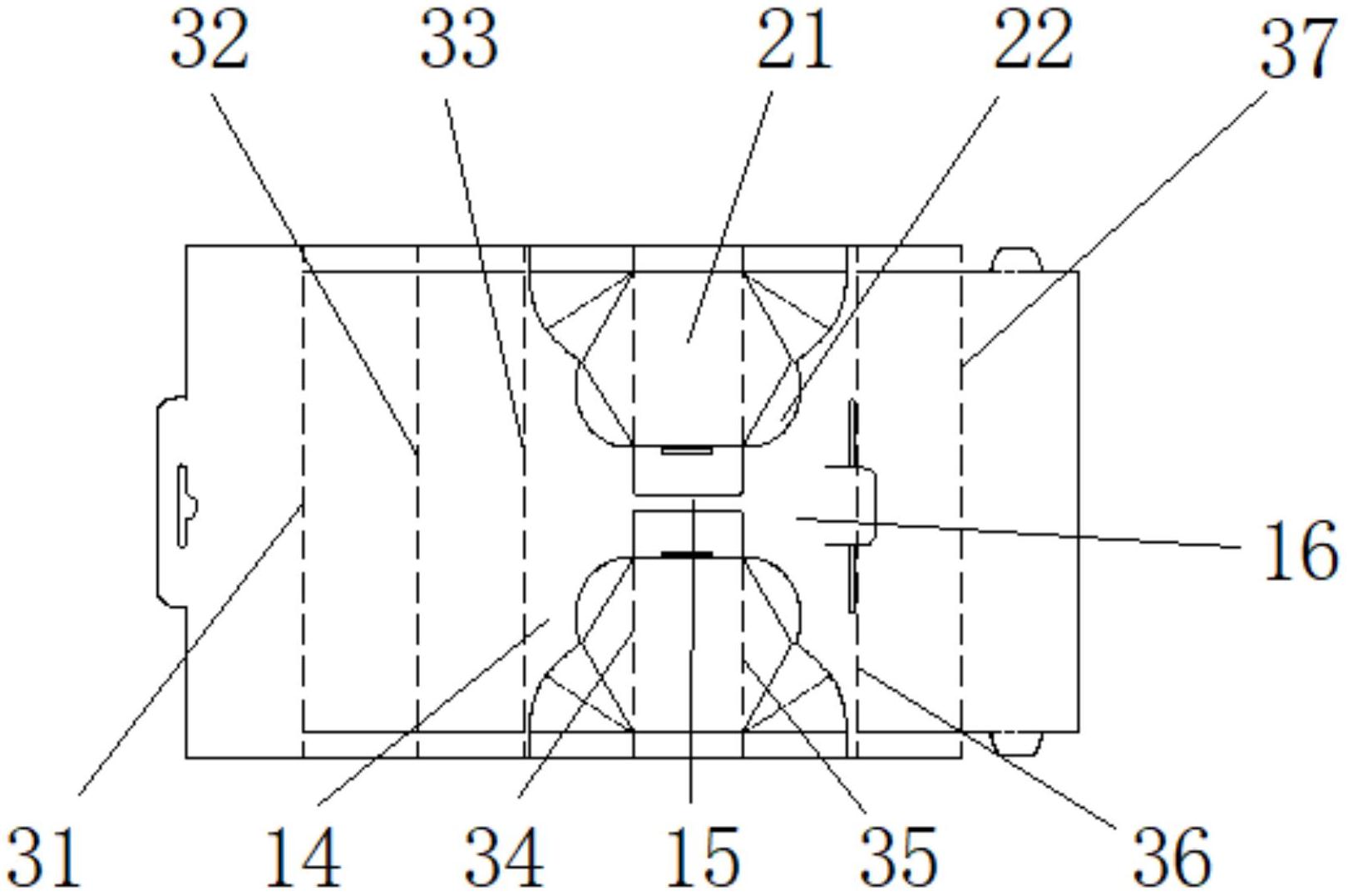

本实用新型提供了一种六角瓦楞包装盒,该包装盒是由瓦楞纸板通过裁切和折叠一体成型的盒体,盒体包括盒体主板和侧板,盒体主板包括通过预压折痕线顺次连接的卡扣板、顶板、左上板、左下板、底板、右下板、右上板和内扣板,右上板开设有卡扣槽,卡扣板上设有卡扣,盒体主板折叠后,卡扣与卡扣槽配合连接,侧板包括与六角盒体内壁轮廓相匹配的轮廓板,轮廓板垂直于底板,轮廓板上设有多个可向六角盒体内侧弯折的折边,轮廓板上部的折边设有插孔,内扣板的两侧均设有插舌,盒体主板折叠后,插舌和相对应同一侧的插孔配合连接;该包装盒的结构设计简单合理,占用空间小,利于加工生产,能够实现快速折叠包装,折叠后包装牢固稳定。
