一种光纤S形摆动装置及高压光纤复合电缆生产方法

公司信息商标信息专利信息

授权公布号：CN103762037B

有效

申请

2013-10-16

申请公布

2014-04-30

授权

2015-12-02

预估到期

2033-10-16

申请号	CN201310485524.X
申请日	2013-10-16
申请公布号	CN103762037A
申请公布日	2014-04-30
授权公布号	CN103762037B
授权公告日	2015-12-02
分类号	H01B13/00;H01B13/26
分类	基本电气元件;
申请人名称	浙江晨光电缆股份有限公司
申请人地址	浙江省嘉兴市平湖市全塘镇晨光工业园区

专利法律状态

2021-07-02 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的注销；IPC(主分类):H01B13/00；授权公告日:20151202；申请日:20131016；登记号:Y2020330001100；出质人:浙江晨光电缆股份有限公司；质权人:浙江平湖农村商业银行股份有限公司独山港支行；解除日:20210617

2020-12-18 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效；IPC(主分类):H01B13/00；登记号:Y2020330001100；登记生效日:20201203；出质人:浙江晨光电缆股份有限公司；质权人:浙江平湖农村商业银行股份有限公司独山港支行；发明名称:一种光纤S形摆动装置及高压光纤复合电缆生产方法；申请日:20131016；授权公告日:20151202

2015-12-02 授权

状态信息

授权

2014-06-04 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H01B13/00；申请日:20131016

2014-04-30 公布

状态信息

公布

摘要

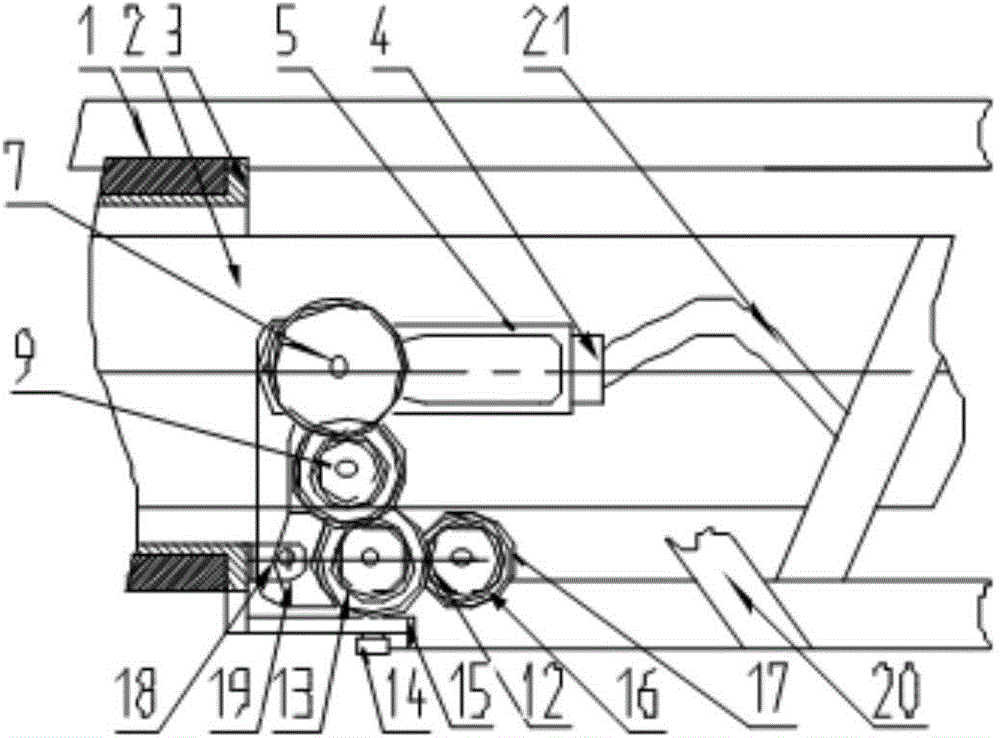

本发明公开了一种光纤S形摆动装置及高压光纤复合电缆生产方法，光纤S形摆动装置包括环绕电缆设置的多根包带导杆，包带通过包带导杆后绕包于电缆上，电缆外圆周侧设有一个贴紧电缆并随电缆行进而转动的摩擦轮，电缆外圆周侧方设有一根摆臂，光纤穿设于摆臂后端的模孔内。另外，本发明还提供了使用上述光纤S形摆动装置生产高压光纤复合电缆的方法，电缆向前行进并带动摩擦轮转动，摩擦轮通过齿轮传动机构及摆臂驱动机构驱动摆臂摆动，光纤通过摆臂上的模孔呈S形附着在电缆表面，同时包带导杆逆时针转动，包带通过包带导杆后绕包于电缆上，则光纤呈S形固定于电缆表面。本发明大幅度减轻操作工的劳作强度，效率提高几十倍，形成的S形十分规律整齐，效果非常理想。
